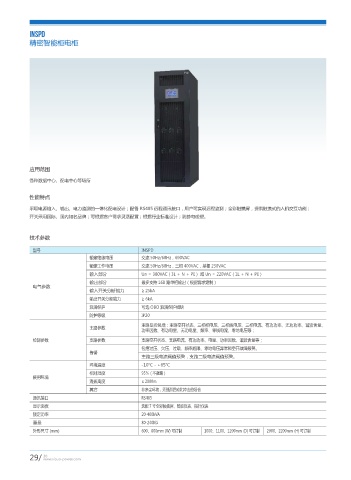

Page 36 - 上海兮索电力科技发展有限公司

INSPD
精密智能柜电柜

应用范围
各种数据中心、配电中心等场所

性能特点
采取电源输入、输出、电力监测的一体化配电设计；配备 RS485 远程通讯接口，用户可实现远程监测；全彩触摸屏，提供触摸式的人机交互功能；
开关采用国际、国内知名品牌；可根据客户需求灵活配置；根据行业标准设计；防静电碰塑。

技术参数

型号 INSPD
额定绝缘电压 交流 50Hz/60Hz，690VAC
额定工作电压 交流 50Hz/60Hz，三相 400VAC，单相 230VAC
输入部分 Un ＝ 380VAC（3L ＋ N ＋ PE） 或 Un ＝ 220VAC（1L ＋ N ＋ PE）
输出部分 最多支持 168 路单相输出（根据需求定制）
电气参数
输入开关分断能力 ≥ 25kA
输出开关分断能力 ≥ 6kA
浪涌保护 可选 OBO 浪涌保护模块
防护等级 IP20
主路监控包括：主路空开状态、三相相电压、三相线电压、三相电流、有功功率、无功功率、谐波含量、
主路参数
功率因数、有功电量、无功电量、频率、零线电流、零地电压等；
检测参数 支路参数 支路空开状态、支路电流、有功功率、电量、功率因数、谐波含量等；
包括过压、欠压、过载、频率超限、零地电压异常和空开故障报警。
告警
主路三级电流阀值预警，支路二级电流阀值预警。
环境温度 -10℃ - +65℃
相对湿度 95％（不凝露）
使用环境
海拔高度 ≤ 2000m
其它 非多尘环境，无强烈震动和冲击的场合
通讯接口 RS485
显示面板 选配 7 寸全彩触摸屏、智能仪表、指针仪表
额定功率 20-400kVA
重量 80-240KG
外形尺寸 (mm) 600、800mm (W) 可订制 1000、1100、1200mm (D) 可订制 2000、2200mm (H) 可订制
