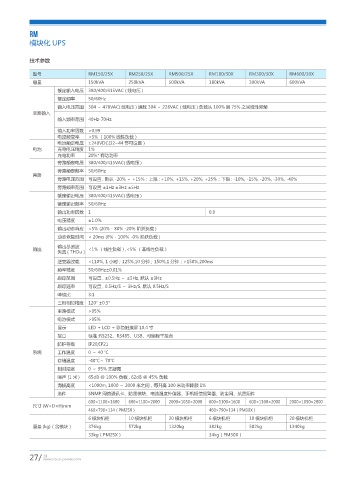

Page 34 - 上海兮索电力科技发展有限公司

RM
模块化 UPS

技术参数

型号 RM150/25X RM250/25X RM500/25X RM180/30X RM300/30X RM600/30X
容量 150kVA 250kVA 500kVA 180kVA 300kVA 600kVA
额定输入电压 380/400/415VAC ( 线电压 )
额定频率 50/60Hz
输入电压范围 304 ～ 478VAC( 线电压 ) 满载 304 ～ 228VAC ( 线电压 ) 负载从 100% 到 75% 之间线性降额
主路输入
输入频率范围 40Hz-70Hz
输入功率因数 >0.99
电流畸变率 <3% （100% 线性负载）
电池额定电压 ±240VDC(32~44 节可设置）
电池 充电电压精度 1%
充电功率 20%* 有功功率
旁路额定电压 380/400/415VAC( 线电压 )
旁路额定频率 50/60Hz
旁路
旁路电压范围 可设置 , 默认 -20% ～ +15%；上限 : +10%, +15%, +20%, +25%；下限 : -10%, -15%, -20%, -30%, -40%
旁路频率范围 可设置 ±1Hz ±3Hz ±5Hz
额定输出电压 380/400/415VAC( 线电压 )
额定输出频率 50/60Hz
输出功率因数 1 0.9
电压精度 ±1.0%
输出动态响应 <5% (20% - 80% -20% 阶跃负载 )
动态恢复时间 < 20ms (0% - 100% -0% 阶跃负载 )

输出 输出总谐波 <1% （线性负载）,<5% （非线性负载）
失真（THDu）
逆变器过载 <110%, 1 小时；125%,10 分钟；150%,1 分钟；>150%,200ms
频率精度 50/60Hz±0.01%
跟踪范围 可设置 , ±0.5Hz ～ ±5Hz, 默认 ±3Hz
跟踪速率 可设置 , 0.5Hz/S ～ 3Hz/S, 默认 0.5Hz/S
峰值比 3:1
三相相位精度 120° ±0.5°
主路模式 >95%
电池模式 >95%
显示 LED + LCD + 彩色触摸屏 10.4 寸
接口 标准 :RS232、RS485、USB、可编程干接点
防护等级 IP20/IP21
系统 工作温度 0 ～ 40 ℃
存储温度 -40℃～ 70℃
相对湿度 0 ～ 95% 无凝露
噪声 (1 米 ) 65dB @ 100% 负载 , 62dB @ 45% 负载
海拔高度 <1000m, 1000 ～ 2000 米之间，每升高 100 米功率降额 1%
选件 SNMP 网络通讯卡、防雷模块、电池温度补偿器、手机短信报警器、防尘网、抗震组件
600×1100×1600 600×1100×2000 2000×1050×2000 600×1100×1600 600×1100×2000 2000×1050×2000
尺寸 (W×D×H)mm
460×790×134（PM25X） 460×790×134（PM30X）
6 模块机柜 10 模块机柜 20 模块机柜 6 模块机柜 10 模块机柜 20 模块机柜
重量 (kg)（含模块） 376kg 572kg 1320kg 382kg 582kg 1340kg
33kg（PM25X） 34kg（PM30X）
