RM 电力电源设备专业制造供应商
模块化 UPS 021-60446406

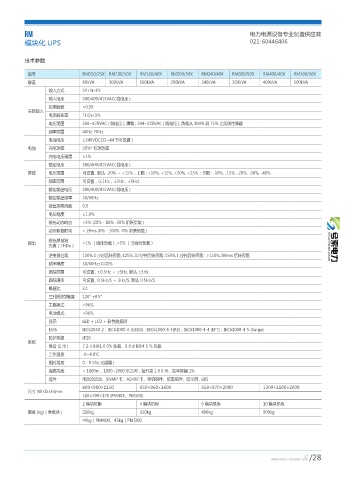

技术参数

型号 RM150/25X RM100/50X RM160/40X RM200/50X RM240/40X RM300/50X RM400/40X RM500/50X
容量 80kVA 100kVA 160kVA 200kVA 240kVA 300kVA 400kVA 500kVA
输入方式 3P+N+PE
输入电压 380/400/415VAC( 线电压 )
功率因数 >0.99
主路输入
电流畸变率 THDi<3%
电压范围 304~478VAC ( 线电压 ), 满载 ; 304~228VAC ( 线电压 ), 负载从 100% 到 75% 之间线性降额
频率范围 40Hz-70Hz
电池电压 ±240VDC(32~44 节可设置）
电池 充电功率 20%* 有功功率
充电电压精度 ±1%
额定电压 380/400/415VAC( 线电压 )
旁路 电压范围 可设置 , 默认 -20% ～ +15%；上限 : +10%, +15%, +20%, +25%；下限 : -10%, -15%, -20%, -30%, -40%
频率范围 可设置，(±1Hz，±3Hz，±5Hz)
额定输出电压 380/400/415VAC( 线电压 )
额定输出频率 50/60Hz
输出功率因数 0.9
电压精度 ±1.0%
输出动态响应 <5% (20% - 80% -20% 阶跃负载 )
动态恢复时间 < 20ms (0% - 100% -0% 阶跃负载 )
输出总谐波
输出 <1% （线性负载）,<5% （非线性负载）
失真（THDu）
逆变器过载 110%,1 小时后转旁路 ;125%,10 分钟后转旁路 ;150%,1 分钟后转旁路 ; >150%,200ms 后转旁路
频率精度 50/60Hz±0.01%
跟踪范围 可设置 , ±0.5Hz ～ ±5Hz, 默认 ±3Hz
跟踪速率 可设置 , 0.5Hz/S ～ 3Hz/S, 默认 0.5Hz/S
峰值比 3:1
三相相位精度 120° ±0.5°
主路模式 >96%
电池模式 >96%
显示 LED + LCD + 彩色触摸屏
EMS IEC62040-2；IEC61000-4-2(ESD)；IEC61000-4-3(RS)；IEC61000-4-4 (EFT)；IEC61000-4-5 (Surge)
防护等级 IP20
系统
噪音(1米) 7 2 d B@1 0 0% 负载，6 9 d B@4 5 % 负载
工作温度 -0~4 0℃
相对湿度 0 - 9 5%( 无凝露 )
海拔高度 < 1000m，1000~2000 米之间，每升高 1 0 0 米，功率降额 1%
选件 电池冷启动、SNMP 卡、AS400 卡、并机组件、防雷组件、防尘网 , LBS
600×980×1150 650×960×1600 650×970×2000 1300×1100×2000
尺寸 (W×D×H)mm
510×700×178 (PM40X、PM50X)
2 模块机柜 4 模块机柜 6 模块机柜 10 模块机柜
重量 (kg)（含模块） 210kg 350kg 490kg 900kg
44kg（PM40X)、45kg（PM50X)
