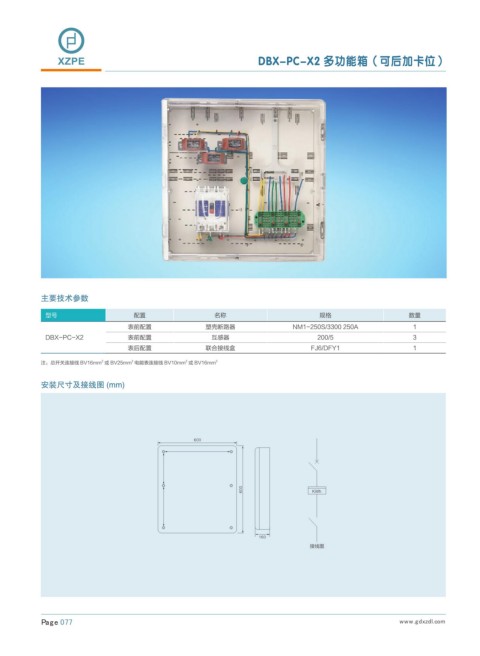

XZPE                                               DBX-PC-X2 多功能箱（可后加卡位）




































           主要技术参数

            型号                     配置                  名称                        规格                     数量
                                 表前配置                塑壳断路器                 NM1-250S/3300 250A            1
            DBX-PC-X2            表前配置                 互感器                        200/5                   3
                                 表后配置                联合接线盒                     FJ6/DFY1                  1
                                                2
                                  2
                          2
           注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
           安装尺寸及接线图 (mm)















                                                                                ,8I







                                                                               接线图
