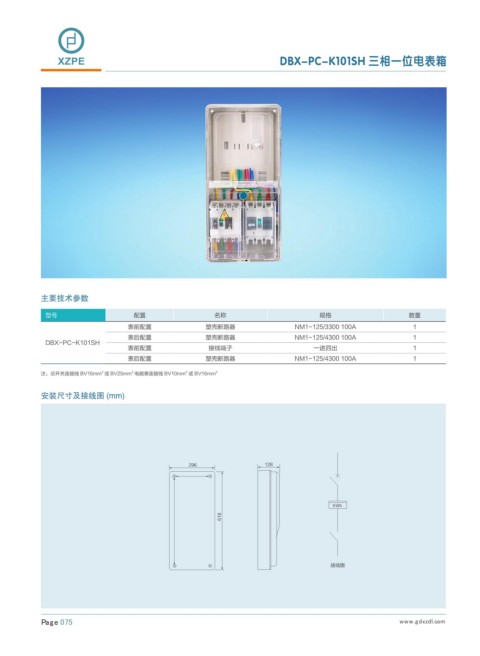

XZPE DBX-PC-K101SH 三相一位电表箱

主要技术参数

型号 配置 名称 规格 数量
表前配置 塑壳断路器 NM1-125/3300 100A 1
表后配置 塑壳断路器 NM1-125/4300 100A 1
DBX-PC-K101SH
表前配置 接线端子 一进四出 1
表后配置 塑壳断路器 NM1-125/4300 100A 1
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
2
安装尺寸及接线图 (mm)

,8I

接线图
