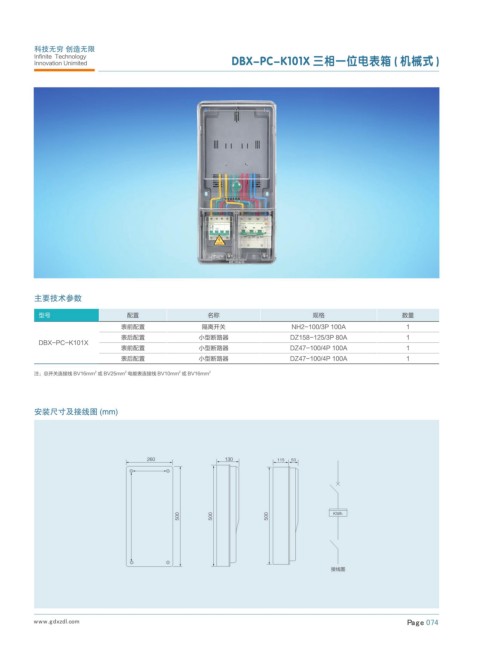

Infinite Technology DBX-PC-K101X 三相一位电表箱 ( 机械式 )
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
表前配置 隔离开关 NH2-100/3P 100A 1
表后配置 小型断路器 DZ158-125/3P 80A 1
DBX-PC-K101X
表前配置 小型断路器 DZ47-100/4P 100A 1
表后配置 小型断路器 DZ47-100/4P 100A 1
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
2

安装尺寸及接线图 (mm)

,8I

接线图
