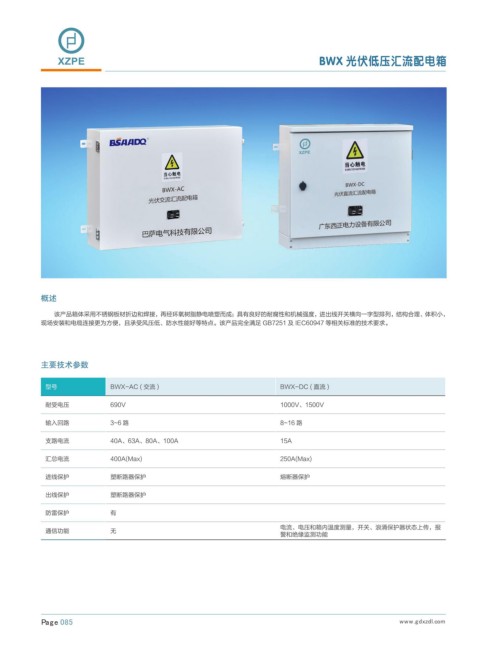

XZPE BWX 光伏低压汇流配电箱

概述

该产品箱体采用不锈钢板材折边和焊接，再经环氧树脂静电喷塑而成；具有良好的耐腐性和机械强度，进出线开关横向一字型排列，结构合理、体积小，
现场安装和电缆连接更为方便，且承受风压低、防水性能好等特点。该产品完全满足 GB7251 及 IEC60947 等相关标准的技术要求。

主要技术参数

型号 BWX-AC ( 交流 ) BWX-DC ( 直流 )

耐受电压 690V 1000V、1500V

输入回路 3~6 路 8~16 路

支路电流 40A、63A、80A、100A 15A

汇总电流 400A(Max) 250A(Max)
进线保护 塑断路器保护 熔断器保护

出线保护 塑断路器保护

防雷保护 有
电流、电压和箱内温度测量，开关、浪涌保护器状态上传，报
通信功能 无
警和绝缘监测功能
