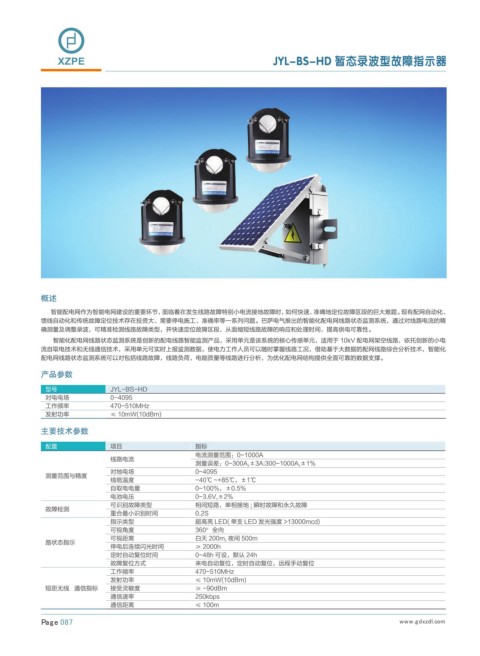

XZPE JYL-BS-HD 暂态录波型故障指示器

概述
智能配电网作为智能电网建设的重要环节，面临着在发生线路故障特别小电流接地故障时，如何快速、准确地定位故障区段的巨大难题。现有配网自动化、
馈线自动化和传统故障定位技术存在投资大、需要停电施工、准确率等一系列问题。巴萨电气推出的智能化配电网线路状态监测系统，通过对线路电流的精
确测量及调整录波，可精准检测线路故障类型，并快速定位故障区段，从面缩短线路故障的响应和处理时间，提高供电可靠性。
智能化配电网线路状态监测系统是创新的配电线路智能监测产品，采用单元是该系统的核心传感单元，适用于 10kV 配电网架空线路，依托创新的小电
流自取电技术和无线通信技术，采用单元可实时上报监测数据，使电力工作人员可以随时掌握线路工况，借助基于大数据的配网线路综合分析技术，智能化
配电网线路状态监测系统可以对包括线路故障，线路负荷，电能质量等线路进行分析，为优化配电网结构提供全面可靠的数据支撑。
产品参数

型号 JYL-BS-HD
对电电场 0-4095
工作频率 470-510MHz
发射功率 ≤ 10mW(10dBm)
主要技术参数

配置 项目 指标
电流测量范围：0~1000A
线路电流
测量误差：0~300A,±3A:300~1000A,±1%
对地电场 0~4095
测量范围与精度
线缆温度 -40℃ ~+85℃，±1℃
自取电电量 0~100%，±0.5%
电池电压 0~3.6V,±2%
可识别故障类型 相间短路，单相接地 ; 瞬时故障和永久故障
故障检测
重合最小识别时间 0.2S
指示类型 超高亮 LED( 单支 LED 发光强度 >13000mcd)
可视角度 360°全向
可视距离 白天 200m, 夜间 500m
路状态指示
停电后连续闪光时间 ≥ 2000h
定时自动复位时间 0~48h 可设，默认 24h
故障复位方式 来电自动复位，定时自动复位，远程手动复位
工作频率 470~510MHz
发射功率 ≤ 10mW(10dBm)
短距无线 通信指标 接受灵敏度 ≥ -90dBm
通信速率 250kbps
通信距离 ≤ 100m
