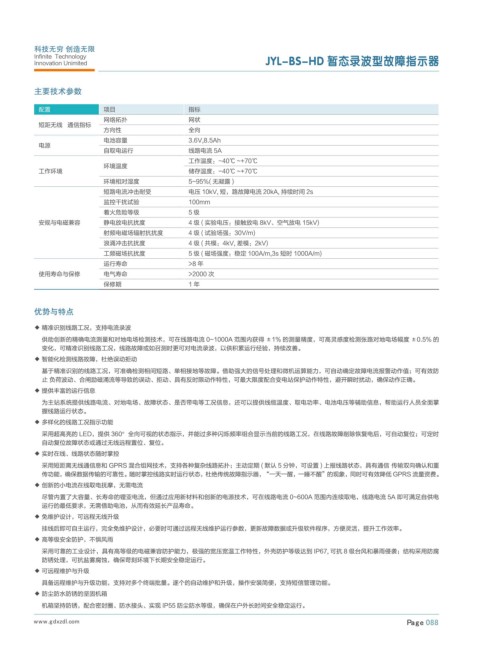

Infinite Technology JYL-BS-HD 暂态录波型故障指示器
Innovation Unimited

主要技术参数

配置 项目 指标
网络拓扑 网状
短距无线 通信指标
方向性 全向
电池容量 3.6V,8.5Ah
电源
自取电运行 线路电流 5A
工作温度：-40℃ ~+70℃
环境温度
工作环境 储存温度：-40℃ ~+70℃
环境相对湿度 5~95%( 无凝露 )
短路电流冲击耐受 电压 10kV, 短，路故障电流 20kA, 持续时间 2s
监控干扰试验 100mm
着火危险等级 5级
安规与电磁兼容 静电放电抗扰度 4 级 ( 实验电压：接触放电 8kV、空气放电 15kV)
射频电磁场辐射抗扰度 4 级 ( 试验场强：30V/m)
浪涌冲击抗扰度 4 级 ( 共模：4kV, 差模：2kV)
工频磁场抗扰度 5 级 ( 磁场强度：稳定 100A/m,3s 短时 1000A/m)
运行寿命 >8 年
使用寿命与保修 电气寿命 >2000 次
保修期 1年

优势与特点

◆ 精准识别线路工况，支持电流录波
供助创新的精确电流测量和对地电场检测技术，可在线路电流 0-1000A 范围内获得 ±1% 的测量精度，可高灵感度检测张路对地电场幅度 ±0.5% 的
变化，可精准识别线路工况，线路故障或如召测时更可对电流录波，以供积累运行经验，持续改善。
◆ 智能化检测线路故障，杜绝误动拒动
基于精准识别的线路工况，可准确检测相间短路、单相接地等故障。借助强大的信号处理和微机运算能力，可自动确定故障电流报警动作值；可有效防
止 负荷波动、合闸励磁涌流等导致的误动、拒动、具有反时限动作特性，可最大限度配合变电站保护动作特性，避开瞬时扰动，确保动作正确。
◆ 提供丰富的运行信息
为主站系统提供线路电流、对地电场、故障状态、是否带电等工况信息，还可以提供线缆温度、取电功率、电池电压等辅助信息，帮助运行人员全面掌
握线路运行状态。
◆ 多样化的线路工况指示功能
采用超高亮的 LED，提供 360°全向可视的状态指示，并能过多种闪烁频率组合显示当前的线路工况，在线路故障削除恢复电后，可自动复位；可定时
自动复位故障状态或通过无线远程置位、复位。
◆ 实时在线、线路状态随时掌控
采用短距离无线通信息和 GPRS 混合组网技术，支持各种复杂线路拓扑；主动定期 ( 默认 5 分钟，可设置 ) 上报线路状态，具有通信 传输双向确认和重
传功能，确保数据传输的可靠性。随时掌控线路实时运行状态，杜绝传统故障指示器，“一天一醒，一睡不醒”的现象，同时可有效降低 GPRS 流量资费。
◆ 创新的小电流在线取电抚摩，无需电流
尽管内置了大容量、长寿命的锂亚电流，但通过应用新材料和创新的电源技术，可在线路电流 0~600A 范围内连续取电，线路电流 5A 即可满足自供电
运行的最低要求，无需借助电池，从而有效延长产品寿命。
◆ 免维护设计，可远程无线升级
挂线后即可自主运行，完全免维护设计，必要时可通过远程无线维护运行参数，更新故障数据或升级软件程序，方便灵活，提升工作效率。
◆ 高等级安全防护，不惧风雨
采用可靠的工业设计，具有高等级的电磁兼容防护能力，极强的宽压宽温工作特性，外壳防护等级达到 IP67, 可抗 8 级台风和暴雨侵袭；结构采用防腐
防锈处理，可抗盐雾腐蚀，确保苛刻环境下长期安全稳定运行。
◆ 可远程维护与升级
具备远程维护与升级功能，支持对多个终端批量。逐个的自动维护和升级，操作安装简便，支持短信管理功能。
◆ 防尘防水防锈的坚固机箱
机箱坚持防锈，配合密封圈、防水接头、实现 IP55 防尘防水等级，确保在户外长时间安全稳定运行。
