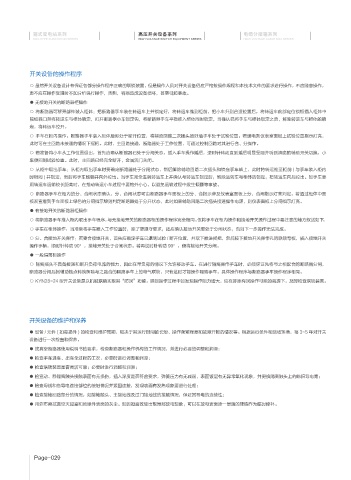

开关设备的操作程序

○ 虽然开关设备设计有保证各部分操作程序正确的联锁装置，但是操作人员对开关设备仍应严格按操作规程和本技术文件的要求进行操作，不应随意操作，
更不应在操作受阻时不加分析强行操作，否则，容易造成设备损坏，甚至引起事故。
● 无接地开关的断路器柜操作
○ 将断路器可移开部件装入柜体：把断路器手车装在转运车上并锁定好，将转运车推到柜前，把小车升到合适位置后，将转运车前部定位锁板插入柜体中
隔板插口并将转运车与柜体锁定，打开断路器小车锁定钩，将断路器手车平稳推入柜体同时锁定，当确认已将手车与柜体锁定之后，解除转运车与柜体的锁
定，将转运车拉开。
○ 手车在柜内操作：断路器手车装入柜体后即处于断开位置，将辅助回路二次插头插好后手车处于试验位置。若通电则仪表室面板上试验位置指示灯亮，
此时可在主回路未接通的情况下摇把。此时，主回路接通，断路器处于工作位置，可通过控制回路对其进行合、分操作。
○ 若准备将小车从工作位置退出，首先应确认断路器已处于分闸关态，插入手车操作摇把，逆时针转动直到摇把明显受阻并听到清脆的辅助开关切换，小
车便回到试验位置。此时，主回路已经完全断开，金属活门关闭。
○ 从柜中取出手车：从柜内取出手车时要确定断路器处于分闸状态，然后解除辅助回路二次插头和锁在手车架上，此时将转运推至柜前 ( 与手车装入柜内
时相同 ) 并锁定，然后将手车解锁并向外拉出。当手车完全进到转运车上并确认与转运车锁定后，解除运转车与柜体的锁定，把转运车向后拉出。如手车要
用转运车运输较长距离时，在推动转运小车过程中要格外小心，以避免运输过程中发生倾翻等事故。
○ 断路器手车在柜内的分、合闸状态确认：分、合闸状态可由断路器手车面板上的分、合指示牌及仪表室面板上分、合闸指示灯来判定。若透过柜体中面
板观查看到手车面板上绿色的分闸指示牌则判定断路器处于分开状态，此时如果辅助回路二次插头接通操作电源，则仪表面板上分闸指示灯亮。
● 有接地开关的断路器柜操作
○ 将断路器手车推入柜内取出手车程序，与无接地开关的断路器柜的操作程序完全相同。仅将手车在柜内操作和接地开关操作过程中要注意的地方叙述如下：
○ 手车在柜体操作：当准备将手车推入工作位置时，除了要遵守要求，还应确认接地开关要处于分闸状态，否则下一步操作无法完成。
○ 分、合接地开关操作：若要合接地开关，首先应确定手车已退到试验 / 断开位置，并取下推进摇把，然后按下接地开关操作孔的联锁弯板，插入接地开关
操作手柄，顺时针转动 90°，接地开关处于合闸状态。若再逆时针转动 90°，便将接地开关分闸。
● 一般隔离柜操作
○ 隔离插头不具备接通和断开负荷电流的能力，因此在带负荷的情况下允许移动手车。在进行隔离操作手车时，必须保证先将与之相配合的断路器分闸，
断路器分闸后其辅助触点转换解除与之融合的隔离手车上的电气联锁，只有这时才能操作隔离手车。具体操作程序与断路器手车操作程序相同。
○ KYN28-24 型开关设备是以机械联锁实现其“防误”功能。联锁操作过程中如发现操作阻力增大，应在排除有误操作可能的前提下，及时检查联锁装置。

开关设备的维护和保养

● 设备 / 元件 ( 如易损件 ) 的检查和维护周期，取决于其运行时间的长短、操作频繁程度和故障开断的情况等。根据运行条件和现场环境，每 3~5 年对开关
设备进行一次检查和保养。
● 按真空断路器使用说明书的要求，检查断路器和操作机构的工作情况，并进行必要的调整和润滑；
● 检查手车进车、出车全过程的工况，必要时进行调整和润滑；
● 检查联锁装置是否灵活可靠；必要时进行调整和润滑；
● 检查动、静隔离触头接触表面有无损伤，插入深度是否符合要求，弹簧压力有无减弱，表面镀层有无异常氧化现象，并更换隔离触头上的陈旧导电膏；
● 检查母线和各导电连接部位的接触情况并紧固连接，发现表面有发热现象要进行处理；
● 检查接地回路部分的情况，如接地触头、主接地线及过门接地线的接触情况，保证其导电的连续性；
● 用软布擦拭真空灭弧室和绝缘件表面的灰尘。如因凝露致使出现局部放电现象，可以在放电表面涂一层薄的硅脂作为临时修补。
