P. 38
箱式变电站系列 高压开关设备系列 电缆分接箱系列
BOX-TYPE SUBSTATION SERIES HIGH VOLTAGE SWITCH EQUIPMENT SERIES HIGH VOLTAGE CABLE BOX SERIES

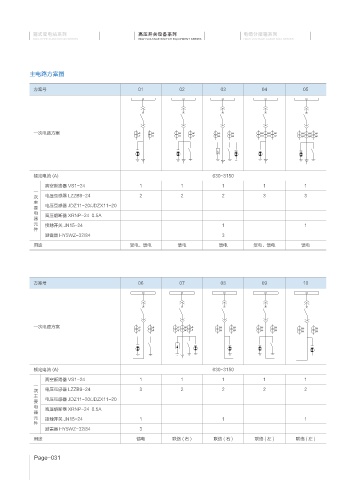

主电路方案图
方案号 01 02 03 04 05
一次电路方案
额定电流 (A) 630~3150
真空断路器 VS1-24 1 1 1 1 1
一
次 电压互感器 LZZB9-24 2 2 2 3 3
主
要 电压互感器 JDZ11-20/JDZX11-20
电 高压熔断器 XRNP-24 0.5A
器
元 接地开关 JN15-24 1 1
件
避雷器 HY5WZ-32/84 3
用途 受电、馈电 馈电 馈电 受电、馈电 馈电
方案号 06 07 08 09 10
一次电路方案
额定电流 (A) 630~3150
真空断路器 VS1-24 1 1 1 1 1
一
次 电压互感器 LZZB9-24 3 2 2 2 2
主
要 电压互感器 JDZ11-20/JDZX11-20
电 高压熔断器 XRNP-24 0.5A
器
元 接地开关 JN15-24 1 1 1
件
避雷器 HY5WZ-32/84 3
用途 馈电 联络(右) 联络(右) 联络(左) 联络(左)
Page-031
