低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

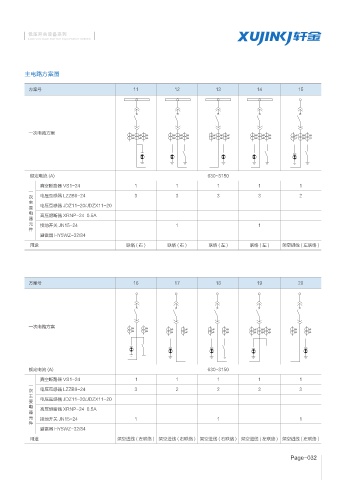

主电路方案图
方案号 11 12 13 14 15
一次电路方案
额定电流 (A) 630~3150
真空断路器 VS1-24 1 1 1 1 1
一
次 电压互感器 LZZB9-24 3 3 3 3 2
主
要 电压互感器 JDZ11-20/JDZX11-20
电 高压熔断器 XRNP-24 0.5A
器
元 接地开关 JN15-24 1 1
件
避雷器 HY5WZ-32/84
用途 联络(右) 联络(右) 联络(左) 联络(左) 架空进线 ( 左联络 )
方案号 16 17 18 19 20
一次电路方案
额定电流 (A) 630~3150
真空断路器 VS1-24 1 1 1 1 1
一
次 电压互感器 LZZB9-24 3 2 2 3 3
主
要 电压互感器 JDZ11-20/JDZX11-20
电 高压熔断器 XRNP-24 0.5A
器
元 接地开关 JN15-24 1 1 1
件
避雷器 HY5WZ-32/84
用途 架空进线 ( 左联络 ) 架空进线 ( 右联络 ) 架空进线 ( 右联络 ) 架空进线 ( 左联络 ) 架空进线 ( 左联络 )
Page-032
