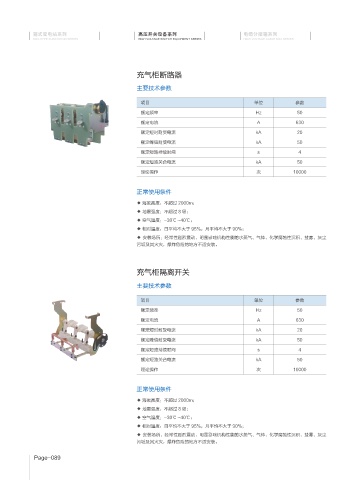

Page 96 - 广东轩金科技有限公司

箱式变电站系列 高压开关设备系列 电缆分接箱系列
BOX-TYPE SUBSTATION SERIES HIGH VOLTAGE SWITCH EQUIPMENT SERIES HIGH VOLTAGE CABLE BOX SERIES

充气柜断路器

主要技术参数

项目 单位 参数
额定频率 Hz 50
额定电流 A 630
额定短时耐受电流 kA 20
额定峰值耐受电流 kA 50
额定短路持续时间 s 4
额定短路关合电流 kA 50
理论操作 次 10000

正常使用条件

◆ 海拔高度：不超过 2000m；
◆ 地震强度：不超过 8 级；
◆ 空气温度：-30℃ ~40℃；
◆ 相对温度：日平均不大于 95%，月平均不大于 90%；
◆ 安装场所：经常性剧烈震动，明显影响机构性能的水蒸气、气体、化学腐蚀性沉积、盐雾、灰尘
污垢及其火灾，爆炸危险的地方不适安装。

充气柜隔离开关

主要技术参数

项目 单位 参数
额定频率 Hz 50
额定电流 A 630
额定短时耐受电流 kA 20
额定峰值耐受电流 kA 50

额定短路持续时间 s 4
额定短路关合电流 kA 50
理论操作 次 10000

正常使用条件

◆ 海拔高度：不超过 2000m；
◆ 地震强度：不超过 8 级；
◆ 空气温度：-30℃ ~40℃；
◆ 相对温度：日平均不大于 95%，月平均不大于 90%；
◆ 安装场所：经常性剧烈震动，明显影响机构性能的水蒸气、气体、化学腐蚀性沉积、盐雾、灰尘
污垢及其火灾，爆炸危险的地方不适安装。
