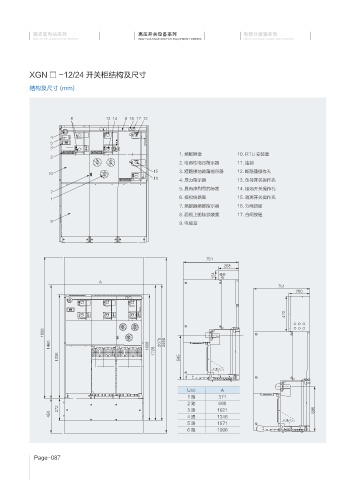

XGN □ -12/24 开关柜结构及尺寸
结构及尺寸 (mm)
1. 熔断器室 10. RTU 安装室
2. 电容性电压指示器 11. 连锁
3. 短路接地故障指示器 12. 断路器操作孔
4. 压力指示器 13. 负荷开关操作孔
5. 具有序列号的标准 14. 接地开关操作孔
6. 模拟线路图 15. 隔离开关操作孔
7. 熔断器熔断指示器 16. 分闸按钮
8. 面板上的挂锁装置 17. 合闸按钮
9. 电缆室
#
Unit A
1路 371
2路 696
3路 1021
4路 1346
5路 1671
6路 1996
