箱式变电站系列 高压开关设备系列 电缆分接箱系列
BOX-TYPE SUBSTATION SERIES HIGH VOLTAGE SWITCH EQUIPMENT SERIES HIGH VOLTAGE CABLE BOX SERIES

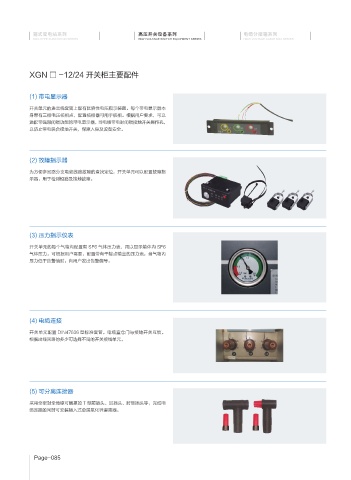

XGN □ -12/24 开关柜主要配件
(1) 带电显示器
开关单元的进出线套管上配有比容性电压指示装置。每个带电显示器本
身带有三相电压核相点，配置核相器可用于核相。根据用户要求，可以
选配带强制闭锁功能的带电显示器，当电缆带电时闭锁接地开关操作孔，
以防止带电误合接地开关，保障人身及设备安全。
(2) 故障指示器
为方便多回路分支电缆线路故障的查找定位，开关单元可以配置故障指
示器，用于检测短路及接地故障。
(3) 压力指示仪表
开关单元的每个气箱均配置有 SF6 气体压力表，用以显示箱体内 SF6
气体压力。可根据用户需要，配置带有干接点输出的压力表，当气箱内
压力低于告警值时，向用户发出告警信号。
(4) 电缆连接
开关单元配置 DIN47636 型标准套管。电缆室仓门与接地开关互锁。
根据出线回路的多少可选择不同的开关接线单元。
(5) 可分离连接器
采用全密封全绝缘可触摸的 T 型前插头、后插头、肘型插头等，完成电
缆连接的同时可安装插入式金属氧化锌避雷器。
Page-085
