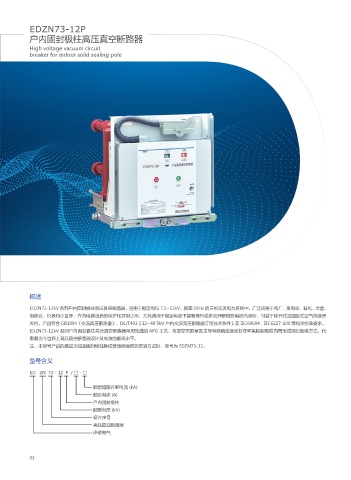

EDZN73-12P
户内固封极柱高压真空断路器

High voltage vacuum circuit
breaker for indoor solid sealing pole

概述

EDZN73-12kV 系列户内固封极柱高压真空断路器， 适用于额定电压 7.2~12kV， 频率 50Hz 的三相交流电力系统中， 广泛应用于电厂、 变电站、 石化、 冶金、
制造业、机场和小区等，作为电器设施的保护和控制之用，尤其适用于额定电流下频繁操作或多次开断短路电流的场所，可装于移开式或固定式空气绝缘开
关柜。产品符合 GB1984《交流高压断路器》、DL/T403《12~40.5kV 户内交流高压断路器订货技术条件》及 IEC60694、IEC6227-100 等相关标准要求。
EDZN73-12kV 系列户内固封极柱高压真空断路器采用先进的 APG 工艺，将真空灭弧室及主导电回路直接固封在环氧树脂极柱内而形成固封绝缘方式，代
表着当今世界上高压真空断路器设计及制造的最高水平。
注：本型号产品的真空灭弧室固封极柱换成普通绝缘筒的安装方式时，型号为 EDZN73-12。

型号含义

ED ZN 73 - 12 P / □ - □
额定短路开断电流 (kA)
额定电流 (A)
户内固封极柱
额定电压 (kV)
设计序号
高压真空断路器
伊顿电气
