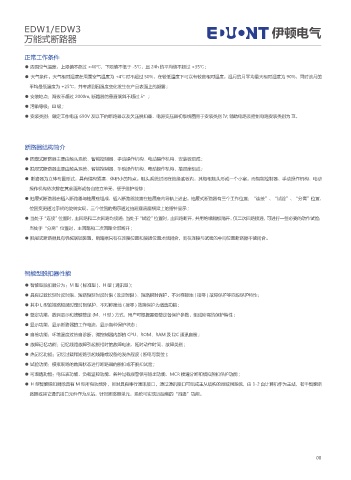

EDW1/EDW3 伊顿电气
万能式断路器

正常工作条件
● 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均值不超过 +35℃ ;
● 大气条件：大气相对湿度在周围空气温度为 +4℃时不超过 50%，在较低温度下可以有较高相对湿度，湿月的月平均最大相对湿度为 90%，同时该月的
平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露 ;
● 安装地点：海拔不超过 2000m, 断路器的垂直倾斜不超过 5° ;
● 污染等级：III 级 ;
● 安装类别：额定工作电压 690V 及以下的断路器以及欠压脱扣器、电源变压器初级线圈用于安装类别 IV; 辅助电路及控制电路安装类别为 III。

断路器结构简介

● 固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成 ;
● 抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成 ;
● 断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头形成一个小室。而智能控制器、手动操作机构、电动
操作机构依次排在其前面形成各自独立单元，便于维护检修 ;
● 抽屉式断路器由插入断路器与抽屉座组成，插入断路器放置在抽屉座内导轨上进出。抽屉式断路器有三个工作位置：“连接”、“试验”、“分离”位置，
位置变更通过手柄的旋转实现，三个位置的指示通过抽屉座底座横梁上的指针显示 ;
● 当处于 “连接” 位置时， 主回路和二次回路均接通；当处于 “试验” 位置时， 主回路断开， 并用绝缘隔板隔开， 仅二次回路接通， 可进行一些必要的动作试验；
当处于“分离”位置时，主回路和二次回路全部断开 ;

● 抽屉式断路器具有机械联锁装置，断路器只有在连接位置和接通位置才能闭合，而在连接与试验的中间位置断路器不能闭合。

智能型脱扣器性能

● 智能型脱扣器分为：M型(标准型)、H型(通讯型);
● 具有过载长延时反时限、短路短延时反时限 ( 及定时限 )、短路瞬时保护，不对称接地 ( 接零 ) 故障保护等四段保护特性；
● 其中 L 型的短路短延时定时限保护、不对称接地 ( 接零 ) 故障保护为增选功能 ;
● 整定功能：数码显示和按键整定 (M、H型)方式，用户可根据需要整定各保护参数，组成所需的保护特性 ;
● 显示功能：显示断路器的工作电流，显示各种保护状态 ;
● 自检功能：环境温度过热自诊断，微控制器内部的 CPU、ROM、RAM 及 I2C 通讯自检 ;
● 故障记忆功能：记忆线路故障引起脱扣时的故障电流、延时动作时间、故障类别 ;

● 热记忆功能：记忆过载和短路引起线路或设备的发热程度 ( 断电可复位 );
● 试验功能：模拟现场的故障状态进行断路器的脱扣或不脱扣试验 ;
● 可增选功能：电压表功能、负载监控功能、各种过载报警信号输出功能、MCR 接通分断和模拟脱扣保护功能 ;
● H 型智能脱扣器除具有 M 型所有功能外，同时具有串行通讯接口，通过通讯接口可组成主从结构的局域网系统，由 1-2 台计算机作为主站，若干智能断
路器或其它通讯接口元件作为从站，针对断路器单元，系统可实现远距离的“四遥”功能。
