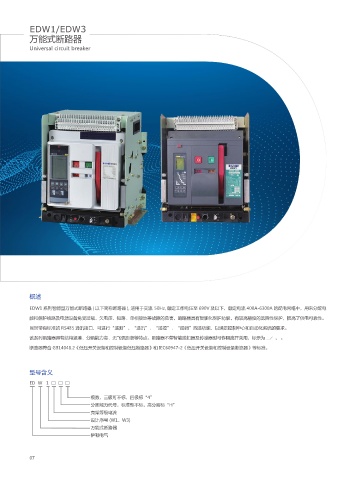

EDW1/EDW3
万能式断路器

Universal circuit breaker

概述

EDW1 系列智能型万能式断路器 ( 以下简称断路器 ), 适用于交流 50Hz, 额定工作电压至 690V 及以下，额定电流 400A-6300A 的配电网络中，用来分配电
能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，断路器具有智能化保护功能，有较高精度的选择性保护，提高了供电可靠性。
同时带有标准的 RS485 通讯接口，可进行“遥测”、“遥讯”、“遥控”、“遥调”四遥功能，以满足控制中心和自动化系统的要求。
该系列断路器具有结构紧凑、分断能力高、无飞弧距离等特点。断路器不带智能脱扣器及传感器时可作隔离开关用，标示为 。
断路器符合 GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。

型号含义

ED W 1 □ □ □

极数，三极可不标，四极标“4”
分断能力代号，标准型不标，高分断标“H”
壳架等级电流
设计序号 (W1、W3)
万能式断路器
伊顿电气

07
