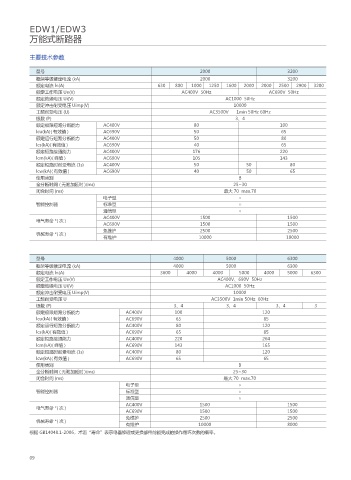

EDW1/EDW3
万能式断路器

主要技术参数

型号 2000 3200
框架等级额定电流 (kA) 2000 3200
额定电流 ln(A) 630 800 1000 1250 1600 2000 2000 2500 2900 3200
额定工作电压 Ue(V) AC400V 50Hz AC690V 50Hz
额定绝缘电压 Ui(V) AC1000 50Hz
额定冲击耐受电压 Uimp(V) 10000
工频耐受电压 (U) AC3500V 1min 50Hz 60Hz
极数 (P) 3、4
额定极限短路分断能力 AC400V 80 100
lcu(kA)( 有效值 ) AC690V 50 65
额定运行短路分断能力 AC400V 50 80
lcs(kA)( 有效值 ) AC690V 40 65
额定短路接通能力 AC400V 176 220
lcm(kA)( 峰值 ) AC690V 105 143
额定短路时耐受电流 (1s) AC400V 50 50 80
lcw(kA)( 有效值 ) AC690V 40 50 65
使用类别 B
全分断时间 ( 无附加延时 )(ms) 25~30
闭合时间 (ms) 最大 70 max.70
电子型 ○
智能控制器 标准型 ○
通信型 ○
AC400V 1500 1500
电气寿命 *( 次 )
AC690V 1500 1500
免维护 2500 2500
机械寿命 *( 次 )
有维护 10000 10000

型号 4000 5000 6300
框架等级额定电流 (kA) 4000 5000 6300
额定电流 ln(A) 3600 4000 4000 5000 4000 5000 6300
额定工作电压 Ue(V) AC400V、690V 50Hz
额定绝缘电压 Ui(V) AC1000 50Hz
额定冲击耐受电压 Uimp(V) 10000
工频耐受电压 U AC3500V 1min 50Hz 60Hz
极数 (P) 3、4 3、4 3、4 3
额定极限短路分断能力 AC400V 100 120
lcu(kA)( 有效值 ) AC690V 65 85
额定运行短路分断能力 AC400V 80 120
lcs(kA)( 有效值 ) AC690V 65 85
额定短路接通能力 AC400V 220 264
lcm(kA)( 峰值 ) AC690V 143 165
额定短路时耐受电流 (1s) AC400V 80 120
lcw(kA)( 有效值 ) AC690V 65 65
使用类别 B
全分断时间 ( 无附加延时 )(ms) 25~30
闭合时间 (ms) 最大 70 max.70
电子型 ○
智能控制器 标准型 ○
通信型 ○
AC400V 1500 1500
电气寿命 *( 次 )
AC690V 1500 1500
免维护 2500 2500
机械寿命 *( 次 )
有维护 10000 8000
根据 GB14048.1-2006，术语“寿命”表示电器修理或更换部件前能完成的操作循环次数的概率。
