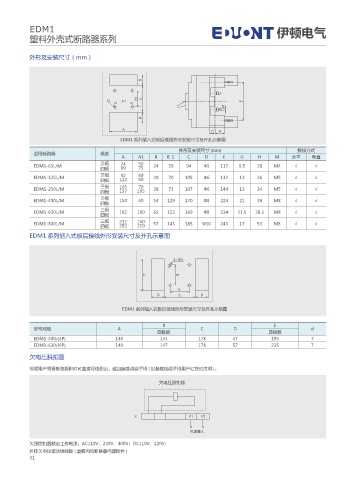

EDM1 伊顿电气
塑料外壳式断路器系列

外形及安装尺寸（mm）

#

# $
% " &
.
#

" ( )
EDM1 系列插入式板后接线外形安装尺寸及开孔示意图

外形及安装尺寸 (mm) 接线方式
适用断路器 极数
A A1 B B１ Ｃ Ｄ E G H M 水平 垂直
三极 74 50
EDM1-63L/M 24 59 94 Ф5 117 9.5 28 M4 √ √
四极 99 75
三极 92 60
EDM1-125L/M 30 70 105 Ф6 132 13 26 M5 √ √
四极 122 90
三极 105 70
EDM1-250L/M 四极 137 105 38 73 107 Ф6 144 13 34 M5 √ √
三极
EDM1-400L/M 四极 150 60 54 129 170 Ф8 224 21 39 M8 √ √
三极
EDM1-630L/M 182 100 65 123 169 Ф8 234 21.5 38.5 M8 √ √
四极
EDM1-800L/M 三极 212 140 57 143 185 Ф10 243 17 53 M8 √ √
四极 282 210
EDM1 系列插入式板后接线外形安装尺寸及开孔示意图

ÍE

"
#
"
% $ %

EDM1 系列插入式板后接线外形安装尺寸及开孔示意图

B E
型号规格 A C D d
四极数 四极数
EDM1-400/(4P) 140 144 178 47 195 7
EDM1-630/(4P) 140 147 178 57 235 7
欠电压脱扣器

根据用户需要断路器附件可直接导线引出，或加装接点端子排 ( 加装接线端子排用户订货时注明 )。

欠电压脱扣器

9 1 1

⩡⎼䒿ڑ

欠压脱扣器额定工作电压：AC110V、230V、400V；DC110V、220V；
外挂欠电压模块接线图 ( 虚框内位断路器内部附件 )
31
