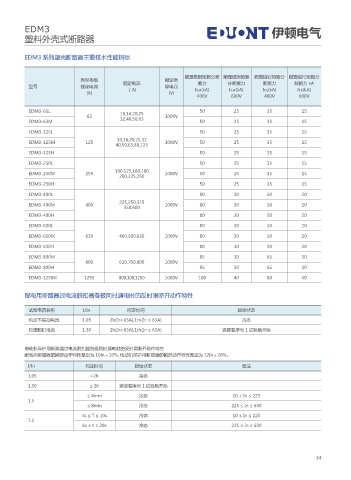

EDM3 伊顿电气
塑料外壳式断路器

EDM3 系列塑壳断路器主要技术性能指标

额定极限短路分断 额定极限短路 额定运行短路分 额定运行短路分
壳架等级 额定电流 额定绝 能力 分断能力 断能力 断能力 kA
型号 额定电流 （A) 缘电压 Icu(kA) Icu(kA) Ics(kA) Ics(kA)
(A) (V)
400V 690V 400V 690V

EDM3-63L 10,16,20,25 50 25 35 15
63 32,40,50,63 1000V
EDM3-63M 50 25 35 15
EDM3-125L 50 25 35 15
10,16,20,25,32
EDM3-125M 125 1000V 50 25 35 15
40,50,63,80,125
EDM3-125H 50 25 35 15
EDM3-250L 50 25 35 15

EDM3-250M 250 100,125,160,180 1000V 50 25 35 15
200,225,250
EDM3-250H 50 25 35 15
EDM3-400L 80 30 50 20
225,250,315
EDM3-400M 400 350,400 1000V 80 30 50 20
EDM3-400H 80 30 50 20
EDM3-630L 80 30 50 20
EDM3-630M 630 400,500,630 1000V 80 30 50 20
EDM3-630H 80 30 50 20
EDM3-800M 85 30 65 30
800 630,700,800 1000V
EDM3-800H 85 30 65 30
EDM3-1250H 1250 800,100,1250 1000V 100 40 80 40

配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性

试验电流名称 I/In 约定时间 起始状态
约定不脱扣电流 1.05 2h(In>63A),1th(In ≤ 63A) 冷态
约定脱扣电流 1.30 2h(In>63A),1th(In ≤ 63A) 紧接着序号 1 试验后开始

电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性
配电用断路器的瞬时动作特性整定为 10In±20%, 电动机保护用断路器的瞬时动作特性整定为 12In±20%。
I/In 约定时间 起始状态 备注
1.05 >2h 冷态
1.30 ≤ 2h 紧接着序号 1 试验后开始
≤ 4min 冷态 10 ≤ In ≤ 225
1.5
≤ 8min 冷态 225 ≤ In ≤ 630
4s≤T≤10s 冷态 10 ≤ In ≤ 225
7.2
6s≤t≤20s 冷态 225 ≤ In ≤ 630

34
