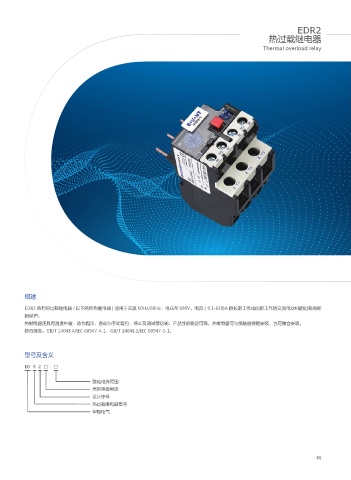

Page 53 - 伊顿电气(天津)有限公司

EDR2
热过载继电器

Thermal overload relay

概述

EDR2 系列热过载继电器 ( 以下简称热继电器 ) 适用于交流 50Hz/60Hz、电压至 690V，电流 ( 0.1-630)A 的长期工作或间断工作的交流电动机的过载与断
相保护。
热继电器还具有温度补偿、动作指示、自动与手动复位、停止及测试等功能，产品性能稳定可靠。热继电器可与接触器接插安装，也可独立安装。
符合标准：GB/T 14048.4/IEC 60947-4-1、GB/T 14048.5/IEC 60947-5-1。

型号及含义

ED R 2 □ - □

整定电流范围
壳架等级电流
设计序号
热过载继电器型号
伊顿电气

46
