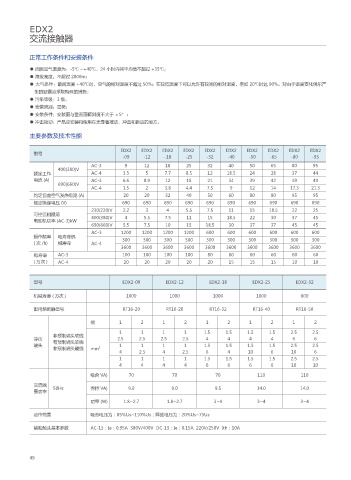

EDX2
           交流接触器



           正常工作条件和安装条件
           ● 周围空气温度为:-5℃ ~+40℃,24 小时内其平均值不超过 +35℃;
           ● 海拔高度:不超过 2000m;
           ● 大气条件:最高温度 +40℃时,空气的相对湿度不超过 50%;在较低温度下可以允许有较高的相对湿度,例如 20℃时达 90%。对由于温度变化偶尔产
             生的凝露应采取特殊的措施;
           ● 污染等级:3级;
           ● 安装类别:Ⅲ类;
           ● 安装条件:安装面与垂直面倾斜度不大于 ±5°;
           ● 冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。
           主要参数及技术性能


                                          EDX2    EDX2   EDX2   EDX2   EDX2    EDX2   EDX2   EDX2   EDX2    EDX2
             型号
                                           -09    -12     -18    -25    -32    -40     -50    -65    -80    -95
                                AC-3        9      12     18     25     32      40     50     65     80      95
                     400(380)V
             额定工作               AC-4       3.5     5      7.7    8.5    12     18.5    24     28     37      44
             电流 (A)             AC-3       6.6     8.9    12     18     21      34     39     42     49      49
                     690(660)V
                                AC-4       1.5     2      3.8    4.4    7.5     9      12     14     17.3   21.3
             约定自由空气发热电流 (A)                 20     20     32     40     50      60     80     80     95      95
             额定绝缘电压 (V)                    690    690    690     690    690    690    690     690    690    690
                                230(220)V  2.2     3      4      5.5    7.5     11     15     18.5   22      25
             可控三相鼠笼
             电动机功率 (AC-3)kW     400(380)V   4      5.5    7.5    11     15     18.5    22     30     37      45
                                690(660)V  5.5     7.5    10     15     18.5    30     37     37     45      45
                                AC-3       1200   1200   1200   1200    600    600    600     600    600    600
             操作频率    电寿命机                  300    300    300     300    300    300     300    300    300    300
             ( 次 /h)  械寿命       AC-4
                                           3600   3600   3600   3600    3600   3600   3600   3600    3600   3600
             电寿命     AC-3                  100    100    100     100    80      80     60     60     60      60
             (万次)    AC-4                   20     20     20     20     20      15     15     15     10      10


             型号                            EDX2-09        EDX2-12        EDX2-18        EDX2-25        EDX2-32

             机械寿命 ( 万次 )                    1000           1000           1000           1000           800

             配用熔断器型号                       RT16-20        RT16-20        RT16-32        RT16-40        RT16-50

                                根         1      2       1      2       1      2       1      2       1      2
                                          1      1       1      1      1.5     1.5    1.5     1.5    2.5    2.5
                   非预制端头软线
             冷压                          2.5     2.5    2.5     2.5     4      4       4      4       6      6
             端头    有预制端头软线                1      1       1      1      1.5     1.5    1.5     1.5    2.5    2.5
                   非预制端头硬线      mm 2
                                          4      2.5     4      2.5     6      4      10      6      10      6
                                          1      1       1      1      1.5     1.5    1.5     1.5    2.5    2.5
                                          4      4       4      4       6      6       6      6      10      10
                                吸合 VA)       70             70             70             110           110
             交流线   50Hz         保持 VA)       9.0            9.0            9.5           14.0           14.0
             圈功率
                                功率 (W)      1.8~2.7       1.8~2.7          3~4           3~4            3~4
             动作范围               吸合电压为:85%Us~110%Us;释放电压为:20%Us~75Us

             辅助触头基本参数           AC-15:Ie:0.95A  380V/400V  DC-13:Ie:0.15A  220V/250V  Ith:10A
