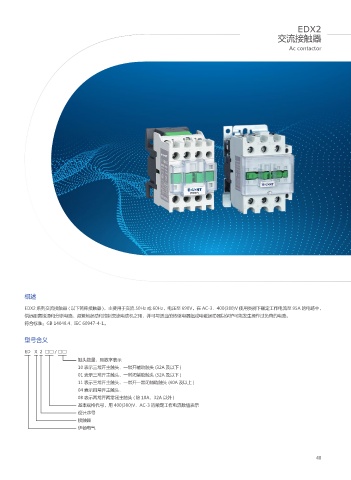

P. 55

EDX2
                                                                                                 交流接触器

                                                                                                    Ac contactor



















































          概述

          EDX2 系列交流接触器 ( 以下简称接触器 ),主要用于交流 50Hz 或 60Hz,电压至 690V,在 AC-3、400(380)V 使用类别下额定工作电流至 95A 的电路中,
          供远距离接通和分断电路、频繁地起动和控制交流电动机之用,并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。
          符合标准:GB 14048.4、IEC 60947-4-1。

          型号含义

          ED   X  2  □□ / □□
                            触头数量,用数字表示
                            10 表示三常开主触头、一常开辅助触头 (32A 及以下 )
                            01 表示三常开主触头、一常闭辅助触头 (32A 及以下 )
                            11 表示三常开主触头、一常开一常闭辅助触头 (40A 及以上 )
                            04 表示四常开主触头、
                            08 表示两常开两常闭主触头 ( 除 18A、32A 以外 )
                            基本规格代号,用 400(380)V、AC-3 的额定工作电流数值表示
                            设计序号
                            接触器
                            伊顿电气
