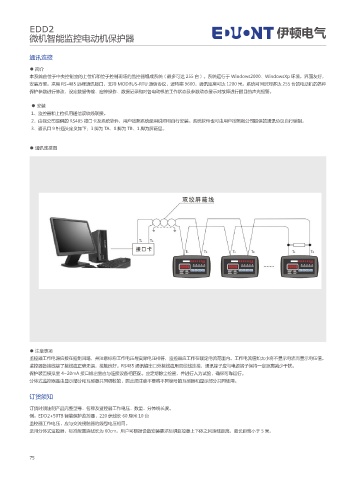

EDD2                                                                                 伊顿电气
           微机智能监控电动机保护器



           通讯连接
           ● 简介
           本系统由位于中央控制室的上位机和位于控制现场的监控器组成系统(最多可达 255 台)。系统运行于 Windows2000、WindowsXp 环境,界面友好,
           安装方便。采用 RS-485 远程通讯接口,支持 MODBUS-RTU 通信协议,波特率 9600,通讯距离可达 1200 米。系统可同时对多达 255 台的电动机的各种
           保护参数进行修改、设定数据传输、启停操作、数据记录和对各电动机的工作状态及参数动态显示对故障进行醒目的声光报警。

            ● 安装
            1、监控器和上位机用通信双绞线联接。
            2、由我公司提供的 RS485 接口卡及系统软件,用户按照系统使用说明书自行安装。系统软件也可由用户按照我公司提供的通讯协议自行编制。
            3、通讯口 9 针插头定义如下:3脚为TA、8 脚为 TB、1 脚为屏蔽层。


           ● 通讯连接图



























                                                              EDD2+TQ1#        EDD2+TQ2#           EDD2+TQ225#













           ● 注意事项
           监控器工作电源应接在控制回路,并注意标称工作电压与实际电压相符,监控器应工作在额定电流范围内。工作电流值如太小将不显示电流而显示电压值。
           监控器各接线端了接线应正确无误,接触良好。RS485 通讯输出口外接线应用双绞线连接,通讯端子应与电源端子保持一定距离减少干扰。
           保护装置模拟量 4~20mA 接口输出量应与连接设备相匹配。应定期除尘检查、并进行人为试验,确保可靠运行。
           分体式监控器是由显示部分和互感器共同调校的,因此须注意不要将不同编号的互感器和显示部分共同使用。

           订货须知

           订货时须注明产品完整型号、名称及监控器工作电压、数量、分体线长度。
           例:EDD2+50TB 智能保护监控器,220 伏线长 60 厘米 10 台
           监控器工作电压,应与交流接触器的线包电压相同。
           选用分体式监控器,标准配置连线长为 60cm。用户可根据设备安装要求标明监控器上下体之问连线距离,最长距离小于 5 米。
