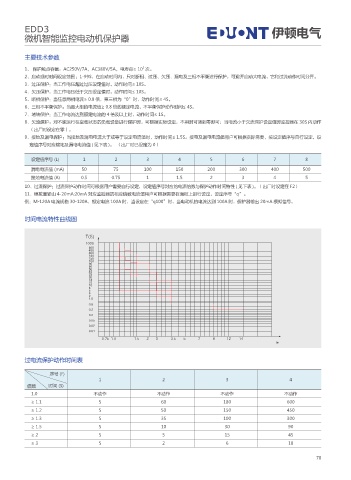

EDD3 伊顿电气
微机智能监控电动机保护器

主要技术参数
5
1、 保护触点容量：AC250V/7A，AC380V/5A，电寿命≥ 10 次。
2、启动延时时间设定范围：1-99S，在启动时问内，只对断相、过压、欠压、漏电及三相不平衡进行保护，可避开启动大电流，它和过流动作时间分开。
3、过压保护：当工作电压超过过压设定值时，动作时间≤ 10S。
4、欠压保护：当工作电压低于欠压设定值时，动作时间≤ 10S。
5、断相保护：当任意两相电流≥ 0.8 倍，第三相为“0”时，动作时间≤ 4S。
6、三相不平衡保护：当最大相的电流值≥ 0.8 倍的额定电流，不平衡保护动作时间≤ 4S。
7、堵转保护：当工作电流达到额定电流的 4 倍及以上时，动作时问≤ 1S。
8、欠流保护：对不能运行在空载状态的负载设备进行保护时，可根据实际设定，不用时可调到零即可；当电流小于欠流保护设定值时监控器在 30S 内动作
（出厂时设定在零）。
9、接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤ 1.5S。接电及漏电电流值用户可根据实际需要，按设定值序号自行设定，设
定值序号对应接地及漏电电流值 ( 见下表 )。 （出厂时已设定为 0）

设定值序号 (L) 1 2 3 4 5 6 7 8
漏电电流值 (mA) 50 75 100 150 200 300 400 500
接地电流值 (A) 0.5 0.75 1 1.5 2 3 4 5
10、过流保护：过流保护动作时间可根据用户需要自行设定，设定值序号对应的电流倍数与保护动作时间特性 ( 见下表 )。（出厂时设定在 F2）
11、模拟量输山 4-20mA:20mA 对应监控器的相应倍数电流值用户可根据需要在面板上进行设定，设定序号“q”。
例：M-120A 电流规格 30-120A，额定电流 100A 时，当设定在“q100”时，当电动机的电流达到 100A 时，保护器输出 20mA 模拟信号。

时间电流特性曲线图

5 4

*F
过电流保护动作时间表
序号 (F)
1 2 3 4
倍数 时间 (S)
1.0 不动作 不动作 不动作 不动作
≥ 1.1 5 60 180 600
≥ 1.2 5 50 150 450
≥ 1.3 5 35 100 300
≥ 1.5 5 10 30 90
≥2 5 5 15 45
≥3 5 2 6 18

78
