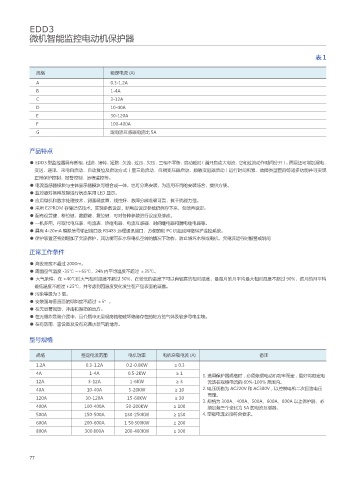

EDD3
           微机智能监控电动机保护器



                                                                                                              表1

             规格                        额定电流 (A)
             A                         0.3-1.2A
             B                         1-4A
             C                         3-12A
             D                         10-40A
             E                         30-120A
             F                         100-400A
             G                         配电流互感器电流比 5A


           产品特点
           ● EDD3 型监控器具有断相、 过流、 堵转、 短路、 欠流、 过压、 欠压、 三相不平衡、 启动延时 (避开启动大电流、 它和过流动作时间分开)。 而且还可增加漏电、
             变送、通讯、来电自启动、自动复位及启动方式(星三角启动、自耦变压器启动、频敏变阻器启动)运行时间积累、故障类型查询等诸多功能并可实现
             正常保护控制、报警控制、远程监控等。
           ● 电流互感器模块与主体显示器模块可组合成一体,也可分离安装,为适用不同的安装场合,提供方便。
           ● 监控器对各种故障运行状态采用 LED 显示。
           ● 应用微机和数字处理技术,测量精度商、线性好、故障分辨准确可靠,抗干扰能力强。
           ● 采用 E2PROM 存储记忆技术,实现参数设定,断电后设定参数仍保存下来,勿须再设定。
           ● 配有设置键、移位键、数据键、复位键、可对各种参数进行设定及修改。
           ● 一机多用,可取代电压表、电流表、热继电器、电流互感器、时间继电器和漏电继电器等。
           ● 具有 4-20mA 模拟信号输出接口及 RS485 远程通讯接口,方便的和 PC 机组成网络保护监控系统。
           ● 保护装置还特别增加了欠流保护,其功能可在水泵电机空转的情况下动作,防止烧坏水泵或电机,欠电流运行时报警或跳闸

           正常工作条件

           ● 海拔高度不超过 2000m。
           ● 周围空气温度 -35℃ ~+65℃,24h 内平均温度不超过 ±35℃。
           ● 大气条件:在 +40℃时大气相对湿度不超过 50%,在较低的温度下可以有较高的相对湿度,最湿月的月平均最大相对湿度不超过 90%,该月的月平均
             最低温度不超过 +25℃,并考虑到因温度变化发生在产品表面的凝露。
           ● 污染等级为 3 级。
           ● 安装面与垂直面的倾斜度不超过 ±5°。
           ● 在无显著摇动、冲击和振动的地方。
           ● 在无爆炸危险介质中,且介质中无呈现腐蚀和破坏绝缘存在的地方的气体及较多导电尘埃。
           ● 在有防雨、雪设备及没有充满水蒸气的地方。

           型号规格


             规格              整定电流范围          电机功率        电机空载电流 (A)                       备注
             1.2A              0.3-1.2A     0.2-0.6KW        ≥ 0.3
             4A                 1-4A         0.5-2KW          ≥1
                                                                       1. 选用保护器规格时,必须依据电动机功率而定,最好将额定电
             12A               3-12A          1-6KW           ≥3        流选在规格电流的 60%-100% 范围内。
             40A               10-40A        5-20KW          ≥ 10      2. 电压规格为 AC220V 和 AC380V,以控制电机二次回路电压
                                                                        而定。
             120A             30-120A        15-60KW         ≥ 30
                                                                       3. 规格为 300A、400A、500A、600A、800A 以上保护器、必
             400A             100-400A      50-200KW         ≥ 100      须加装三个变比为 5A 的电流互感器。
             500A             150-500A      130-250KW        ≥ 150     4. 空载电流必须符合要求。
             600A             200-600A      1 50·300KW       ≥ 200
             800A             300·800A      200-400KW        ≥ 300
