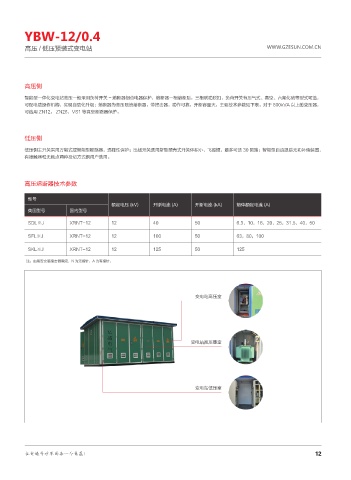

YBW-12/0.4
高压 / 低压预装式变电站 WWW.GZESUN.COM.CN
高压侧
智能型一体化变电站高压一般采用负荷开关 - 熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，
可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于 800kVA 以上的变压器，
可选用 ZN12， ZN28，VS1 等真空断路器保护。
低压侧
低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达 30 回路；智能型自动跟踪无功补偿装置，
有接触器和无触点两种投切方式供用户选用。
高压熔断器技术参数
型号
额定电压 (kV) 开断电流 (A) 开断电流 (kA) 熔体额定电流 (A)
英国型号 国内型号
SDL※J XRNT-12 12 40 50 6.3，10，16，20，25，31.5，40，50
SFL※J XRNT-12 12 100 50 63，80，100
SKL※J XRNT-12 12 125 50 125
注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。
变电站高压室
变电站高压器室
变电站低压室
