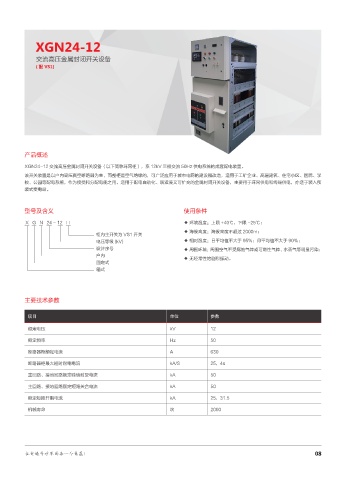

XGN24-12

交流高压金属封闭开关设备
( 配 VS1)

产品概述

XGN24-12 交流高压金属封闭开关设备（以下简称环网柜），系 12kV 三相交流 50Hz 供电系统的成套配电装置。
该开关装置是以户内高压真空断路器为主，而整柜是空气绝缘的，可广泛应用于城市电网的建设和改造，适用于工矿企业、高层建筑、住宅小区、医院、学
校、公园等配电系统，作为接受和分配电能之用。适用于配电自动化、既紧凑又可扩充的金属封闭开关设备，主要用于环网供电和终端供电，亦适于装入预
装式变电站。

型号及含义 使用条件
X G N 24 - 12 □ ◆ 环境温度：上限 +40℃，下限 -25℃；
◆ 海拔高度：海拔高度不超过 2000m；
柜内主开关为 VS1 开关
电压等级 (kV) ◆ 相对温度：日平均值不大于 95％；月平均值不大于 90％；
设计序号 ◆ 周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
户内
◆ 无经常性的剧烈振动。
固定式
箱式

主要技术参数

项目 单位 参数

额定电压 kV 12

额定频率 Hz 50
断路器柜额定电流 A 630

断路器柜最大短时耐电电流 kA/S 25，4s
主回路、接地回路额定峰值耐受电流 kA 50
主回路、接地回路额定短路关合电流 kA 50

额定短路开断电流 kA 25，31.5

机械寿命 次 2000
