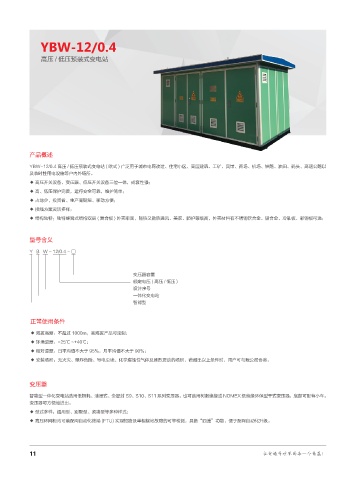

YBW-12/0.4

               高压 / 低压预装式变电站


















           产品概述

           YBW-12/0.4 高压 / 低压预装式变电站 ( 欧式 ) 广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以
           及临时性用电设施等户内外场所。
           ◆ 高压开关设备、变压器、低压开关设备三位一体,成套性强;
           ◆ 高、低压保护完善,运行安全可靠,维护简单;
           ◆ 占地少,投资省、生产周期短、移动方便;
           ◆ 接线方案灵活多样;
           ◆ 结构独特:独特蜂窝式结构双层 ( 复合板 ) 外壳牢固,隔热又散热通风、美观、防护等级高,外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选;



           型号含义

           Y   B   W - 12/0.4 - □


                                               变压器容量
                                               额定电压 ( 高压 / 低压 )
                                               设计序号
                                               一体化变电站
                                               智能型


           正常使用条件

           ◆ 海拔高度:不超过 1000m,高海拔产品可定制;
           ◆ 环境温度:-25℃ ~+40℃;
           ◆ 相对湿度:日平均值不大于 95%,月平均值不大于 90%;
           ◆ 安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司协商。



           变压器
           智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器,也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器,底部可配有小车,
           变压器可方便地进出。
           ◆ 型式多样:通用型、别墅型、紧凑型等多种样式;
           ◆ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测,具备“四遥”功能,便于配网自动化升级。
