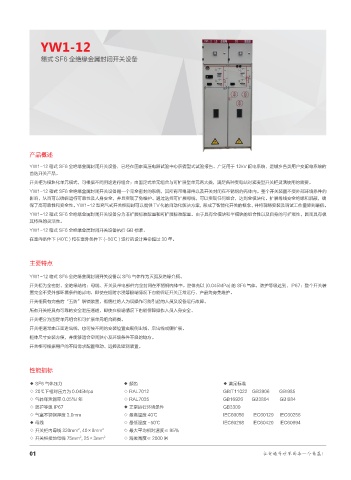

YW1-12

箱式 SF6 全绝缘金属封闭开关设备

产品概述

YW1-12 箱式 SF6 全绝缘金属封闭开关设备，已经在国家高压电器试验中心获得型式试验报告。广泛用于 12kV 配电系统，是城乡各类用户变配电系统的
首选开关产品。
开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
YW1-12 箱式 SF6 全绝缘金属封闭开关设备是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的
影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确
保了高可靠性和安全性。YW1-12 型充气式开关柜同时可以提供 TV 化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
YW1-12 箱式 SF6 全绝缘金属封闭开关设备分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极
其特殊的灵活性。
YW1-12 箱式 SF6 全绝缘金属封闭开关设备执行 GB 标准。
在室内条件下 (40℃ ) 和在室外条件下 (-50℃ ) 运行的设计寿命超过 30 年。

主要特点

YW1-12 箱式 SF6 全绝缘金属封闭开关设备以 SF6 气体作为灭弧及绝缘介质。
开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以 (0.045MPa) 的 SF6 气体，防护等级达到，IP67；整个开关装
置完全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护。
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
开关柜分为固定单元组合和可扩展单元组合两类。
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线、后出线或侧扩展。
柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
开关柜可根据用户的不同需求配置电动、远控及监测装置。

性能指标

◆ SF6 气体压力 ◆ 颜色 ◆ 满足标准
◇ 20℃下相对压力为 0.045Mpa ◇ RAL7012 GB/T11022 GB3906 GBI985
◇ 气体年泄漏率 0.05%/ 年 ◇ RAL7035 GB16926 GB3804 GBI984
◇ 防护等级 IP67 ◆ 正常运行环境条件 GB3309
◇ 气室不锈钢厚度 3.0mm ◇ 最高温度 40℃ IEC60056 IEC60129 IEC60256
◆ 母线 ◇ 最低温度 -50℃ IEC60298 IEC60420 IEC60694
2
◇ 开关柜内母线 320mm , 40×8mm 2 ◇ 最大平均相对温度≤ 95％
2
◇ 开关柜接地母线 75mm , 25×3mm 2 ◇ 海拔高度≤ 2000 米
