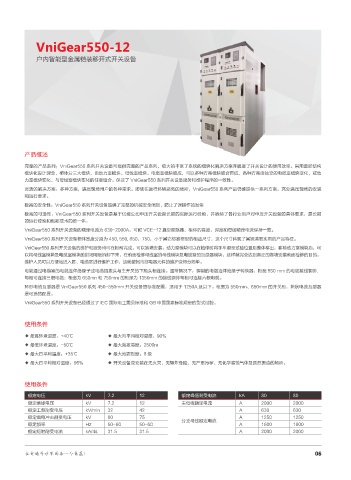

VniGear550-12

户内智能型金属铠装移开式开关设备

产品概述

完整的产品系列：VniGear550 系列开关设备可提供完整的产品系列，极大的丰富了系统的模块化解决方案并提高了开关设计的使用效率。采用最新结构
模块化设计理念，柜体分三大模块，由动力室模块、母线室模块、电缆室模块组成，可以多种方案模块组合而成，各种方案由独立的电缆室模块变化，或动
力室模块变化、与母线窒模块变化的任意组合。保证了 VniGear550 系列开关设备服务和维护程序的一致性。
灵活的解决方案：多种方案，满足现场用户的各种需求。即使在运行环境恶劣的场所，VniGear550 系列产品仍能提供一系列方案，充分满足现场的安装
和运行要求。
极高的安全性：VniGear550 系列开关设备提供了完整的机械安全闭锁，防止了误操作的发生
极高的可造性：VniGear550 系列开关设备是基于亿盛公司中压开关设备长期的实际运行经验，并容纳了各行业用户对中压开关设备的具体要求，是长期
的运行经验和创新技术的统一体。
VniGear550 系列开关设备的额定电流为 630-2000A，可配 VCE-12 真空断路器，柜体的高度、深度和母线额定电流保持一致。
VniGear550 系列开关设备柜体宽度分别为 450, 550, 650，750，小于其它标准柜型的相应尺寸，这个尺寸体现了其紧凑而实用的产品特征。
VniGear550 系列开关设备的维护和服务均可在柜前完成。可以靠墙安装。动力窒模块可以在检修时将手车退至试验位置后整体移出，移除动力室模块后，可
以将母线室模块及电缆室模块的封闭隔板拆卸下来，在前面检修母线室的母线模块及电缆窒的互感器模块，这样就完全达到真正的靠墙安装前面检修的目的。
维护人员可以方便地进入区、电缆区进行维护工作，这就使其内部电器元件的维护变得分简单。
电缆通过电缆室的电缆连体绝缘子或电缆插拨头与主开关的下触头相连接。通常情况下，铜制的电缴连体绝缘子转换器：柜宽 550 mm 的电缆接线铜排．
每相可连接三根电缆；柜宽为 650mn 和 750mm 的柜深为 1350mm 的接线铜排每相可连接六根电缆。
环形电流互感器是 VniGear550 系列 450-550mm 开关设备的标准配置，适用于 1250A 及以下。柜宽为 550rnm、650mrn 的并关柜，块状电流互感器
是可选的配置。
VniGear550 系列开关设备已经通过了 lEC 国际电工委员标准和 GB 中国国家标准规定的型式试验。

使用条件

◆ 最高环境温度：+40℃ ◆ 最大月平均相对湿度：90%
◆ 最低环境温度：-50℃ ◆ 最大海拔高度：2500m
◆ 最大日平均温度：+35℃ ◆ 最大地震烈度：8 级
◆ 最大日平均相对湿度：95% ◆ 开关设备应安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈振动的场所。

使用条件
额定电压 kV 7.2 12 额定峰值耐受电流 kA 80 80
额定绝缘电压 kV 7.2 12 主母线额定电流 A 2000 2000
额定工频耐受电压 kV/min 32 42 A 630 630
额定雷电冲击耐受电压 kV 60 75 A 1250 1250
分支母线额定电流
额定频率 Hz 50-60 50-60 A 1600 1600
额定短时耐受电流 kA/4s 31.5 31.5 A 2000 2000
