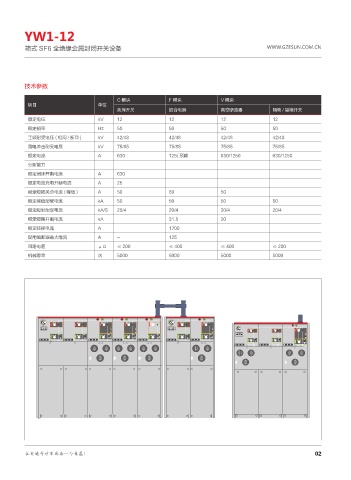

YW1-12

          箱式 SF6 全绝缘金属封闭开关设备                                                                 WWW.GZESUN.COM.CN






          技术参数

                                         C 模块              F 模块              V 模块
           项目                      单位
                                         负荷开关              组合电器              真空断路器             隔离 / 接地开关
           额定电压                    kV    12                12                12                12
           额定频率                    Hz    50                50                50                50
           工频耐受电压 ( 相间 / 断口 )      kV    42/48             42/48             42/48             42/48
           雷电冲击耐受电压                kV    75/85             75/85             75/85             75/85
           额定电流                    A     630               125( 预期           630/1250          630/1250
           分断能力
           额定闭环开断电流                A     630
           额定电缆充电开断电流              A     25
           额定短路关合电流 ( 峰值 )         A     50                80                50
           额定峰值耐受电流                kA    50                50                50                50
           额定短时耐受电流                kA/S  20/4              20/4              20/4              20/4
           额定短路开断电流                kA                      31.5              20
           额定转移电流                  A                       1700
           配用熔断器最大电流               A     -                 125
           回路电阻                    μΩ    ≤ 200             ≤ 400             ≤ 400             ≤ 200
           机械寿命                    次     5000              5000              5000              5000
