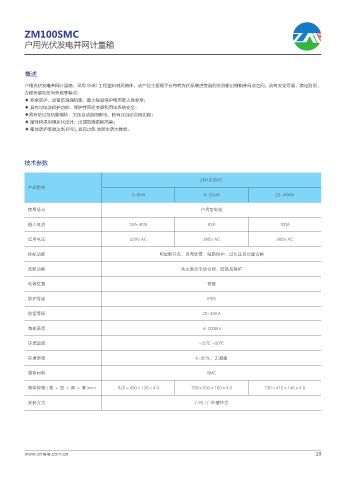

ZM100SMC
户用光伏发电并网计量箱
概述
户用光伏发电并网计量箱，采用 SMC 工程塑料材质箱体，该产品主要用于分布式光伏系统逆变器的交流输出侧和并网点之间。具有安全可靠、稳定耐用、
方便安装和时尚外观等特点 :
◆ 安全防护，具备防浪涌功能，最大程度保护使用者人身安全；
◆ 具有过电流保护功能，保护并网逆变器和用电系统安全；
◆具有防过压功能模块，欠压自动跳闸断电，检有压自动合闸功能；
◆ 部件均采用模块化设计，出现故障更换简单；
◆ 箱体防护等级达到 IP65, 具有出色 的防尘防水性能；
技术参数
ZM100SMC
产品型号
3~8kW 8~25kW 25~40kW
使用场合 户用型电站
输入电流 32A~63A 63A 100A
适用电压 220V AC 380V AC 380V AC
标配功能 明显断开点、自带防雷、短路保护、过欠压自动重合闸
选配功能 失压脱扣手动合闸、防孤岛保护
电表位置 预留
防护等级 IP65
防雷等级 20-40KA
海拔高度 ≤ 2000m
环境温度 -25℃ ~50℃
环境湿度 0~95％，无凝露
箱体材料 SMC
箱体规格(高×宽×深×厚)mm 620×400×130×4.0 700×530×180×4.0 730×415×140×4.0
安装方式 户内 / 户外壁挂式
