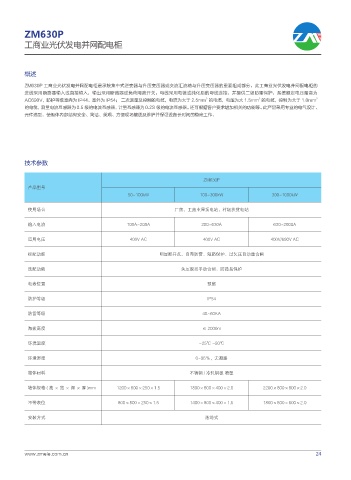

ZM630P
工商业光伏发电并网配电柜
概述
ZM630P 工商业光伏发电并网配电柜是承接集中式逆变器与升压变压器或交流汇流箱与升压变压器的重要组成部分，此工商业光伏发电并网配电柜的
进线采用断路器输入或直接输入，输出采用断路器或负荷隔离开关，母线采用电镀或纯化后的母线连接，并提供二级防雷保护，系统额定电压最高为
2
2
AC690V，防护等级室内为 IP44、室外为 IP54； 二次测量及控制的电缆，电流为大于 2.5mm 的电缆，电压为大 1.5mm 的电缆，控制为大于 1.0mm 2
的电缆，测量电流互感器为 0.5 级的电流互感器，计量互感器为 0.2S 级的电流互感器。还可根据客户要求增加相关的功能等。此产品采用专业的电气设计、
元件选型，使柜体内部结构安全、简洁、美观、方便现场接线及维护并保证设备长时间的稳定工作。
技术参数
ZM630P
产品型号
50~100kW 100~300kW 300~1000kW
使用场合 厂房、工商业屋顶电站，村级扶贫电站
输入电流 100A~200A 200~630A 630~2000A
适用电压 400V AC 400V AC 400V/690V AC
标配功能 明显断开点、自带防雷、短路保护、过欠压自动重合闸
选配功能 失压脱扣手动合闸、防孤岛保护
电表位置 预留
防护等级 IP54
防雷等级 40~60KA
海拔高度 ≤ 2000m
环境温度 -25℃ ~50℃
环境湿度 0~95％，无凝露
箱体材料 不锈钢 / 冷轧钢板 喷塑
箱体规格(高×宽×深×厚)mm 1200×800×250×1.5 1800×800×400×2.0 2200×800×600×2.0
不带表位 800×800×250×1.5 1400×800×400×1.5 1800×800×600×2.0
安装方式 落地式
