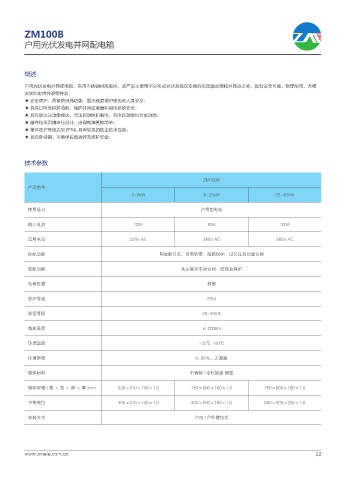

P. 27
ZM100B
户用光伏发电并网配电箱
概述
户用光伏发电并网配电箱，采用不锈钢材质箱体，该产品主要用于分布式光伏系统逆变器的交流输出侧和并网点之间。具有安全可靠、稳定耐用、方便
安装和时尚外观等特点：
◆ 安全防护，具备防浪涌功能，最大程度保护使用者人身安全；
◆ 具有过电流保护功能，保护并网逆变器和用电系统安全；
◆ 具有防过压功能模块，欠压自动脱扣断电，有电自动复位合闸功能；
◆ 部件均采用模块化设计，出现故障更换简单；
◆ 箱体防护等级达到 IP54, 具有较高的防尘防水性能；
◆ 具有外挂锁，可确保设备运行及维护安全；
技术参数
ZM100B
产品型号
3~8kW 8~25kW 25~40kW
使用场合 户用型电站
输入电流 32A 63A 100A
适用电压 220V AC 380V AC 380V AC
标配功能 明显断开点、自带防雷、短路保护、过欠压自动重合闸
选配功能 失压脱扣手动合闸、防孤岛保护
电表位置 预留
防护等级 IP54
防雷等级 20-40KA
海拔高度 ≤ 2000m
环境温度 -25℃ ~50℃
环境湿度 0~95％，无凝露
箱体材料 不锈钢 / 冷轧钢板 喷塑
箱体规格(高×宽×深×厚)mm 530×410×140×1.0 750×500×180×1.0 750×600×180×1.0
不带表位 350×410×140×1.0 400×500×180×1.0 600×500×200×1.0
安装方式 户内 / 户外壁挂式
