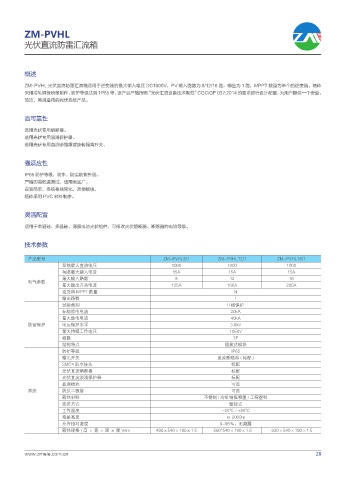

P. 33
ZM-PVHL
光伏直流防雷汇流箱
概述
ZM-PVHL 光伏直流防雷汇流箱适用于逆变器的最大输入电压 DC1000V，PV 输入路数为 8/12/16 路，输出为 1 路，MPPT 数量为单个的逆变器，箱体
采用冷轧钢板喷塑制作，防护等级达到 1P65 等。该产品严格按照“光伏汇流设备技术规范”CGC/GF 037:2014 的要求进行设计配置，为用户提供一个安全，
简洁，美观适用的光伏系统产品。
高可靠性
选用光伏专用熔断器。
选用光伏专用浪涌保护器。
选用光伏专用直流断路器或旋转隔离开关。
强适应性
IP65 防护等级，防水，防尘防紫外线。
严格的高低温测试，适用地区广。
安装简单，系统布线简化，方便接线。
箱体采用 PVC 材料制作。
灵活配置
适用于单晶硅、多晶硅、薄膜电池光伏组件，可修改光伏熔断器、断路器的电流等级。
技术参数
产品型号 ZM-PVHL8/1 ZM-PVHL12/1 ZM-PVHL16/1
系统最大直流电压 1000 1000 1000
每路最大输入电流 15A 15A 15A
最大输入路数 8 12 16
电气参数
最大输出开关电流 125A 160A 200A
逆变器 MPPT 数量 N
输出路数 1
试验类别 II 极保护
标称放电电流 20kA
最大放电电流 40kA
防雷保护 电压保护水平 3.8kV
最大持续工作电压 1050V
极数 3P
结构特点 插拔式模块
防护等级 IP65
输出开关 直流断路器 ( 标配 )
SMC4 防水接头 标配
光伏直流熔断器 标配
光伏直流浪涌保护器 标配
监测模块 可选
系统 防反二极管 可选
箱体材料 不锈钢 / 冷轧钢板喷塑 / 工程塑料
安装方式 壁挂式
工作温度 -25℃ ~+55℃
海拔高度 ≤ 2000m
允许相对湿度 0~95％，无凝露
箱体规格(高×宽×深×厚)mm 490×540×190×1.5 560*540×190×1.5 630×540×190×1.5
