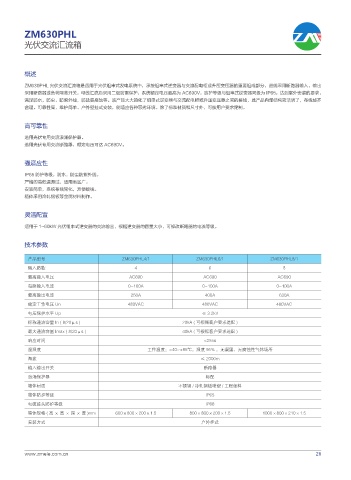

ZM630PHL
光伏交流汇流箱
概述
ZM630PHL 光伏交流汇流箱是适用于光伏组串式发电系统中，承接组串式逆变器与交流配电柜或升压变压器的重要组成部分，进线采用断路器输入，输出
采用断路器或负荷隔离开关，母线汇流后采用二级防雷保护，系统额定电压最高为 AC690V，防护等级与组串式逆变器同级为 IP65，达到室外安装的要求，
满足防水，防尘、防紫外线，防盐雾腐蚀等。该产品大大简化了组串式逆变器与交流配电柜或升压变压器之间的接线，此产品内部结构简洁明了，布线整齐
合理。可靠性高，维护简单。户外壁挂式安装，能适应各种恶劣环境。除了标准材质和尺寸外，可按用户要求定制。
高可靠性
选用光伏专用交流浪涌保护器。
选用光伏专用交流断路器，额定电压可达 AC690V。
强适应性
IP65 防护等级，防水，防尘防紫外线。
严格的高低温测试，适用地区广。
安装简单，系统布线简化，方便接线。
箱体采用冷轧钢板等金属材料制作。
灵活配置
适用于 1~60kW 光伏组串式逆变器的交流输出，根据逆变器的容量大小，可修改断路器的电流等级。
技术参数
产品型号 ZM630PHL4/1 ZM630PHL6/1 ZM630PHL8/1
输入路数 4 6 8
最高输入电压 AC690 AC690 AC690
每路输入电流 0~100A 0~100A 0~100A
最高输出电流 250A 400A 630A
额定工作电压 Un 480VAC 480VAC 480VAC
电压保护水平 Up ≤ 3.2kV
标称通流容量 In ( 8/20μs ) 20kA ( 可根据客户要求选配 )
最大通流容量 Imax ( 8/20μs ) 40kA ( 可根据客户要求选配 )
响应时间 <25ns
温湿度 工作温度：-40~+85℃，湿度 95% ，无凝露、无腐蚀性气体场所
海拔 ≤ 2000m
输入输出开关 断路器
浪涌保护器 标配
箱体材质 不锈钢 / 冷轧钢板喷塑 / 工程塑料
箱体防护等级 IP65
电缆接头防护等级 IP66
箱体规格(高×宽×深×厚)mm 600×800×200×1.5 800×800×200×1.5 1000×800×210×1.5
安装方式 户外挂式
