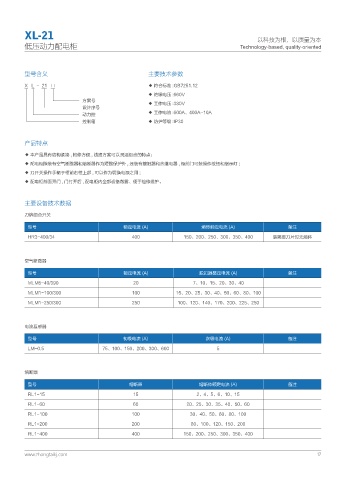

XL-21 以科技为根，以质量为本

低压动力配电柜 Technology-based, quality-oriented

型号含义 主要技术参数

X L - 21 □ ◆ 符合标准 :GB7251.12
◆ 绝缘电压 :660V
方案号
◆ 工作电压 :380V
设计序号
◆ 工作电流 :600A、400A-10A
动力控
控制箱 ◆ 防护等级 :IP30

产品特点

◆ 本产品具有结构紧凑 , 检修方便 , 线路方案可以灵活组合的特点；
◆ 配电柜除装有空气断路器和熔断器作为短路保护外 , 还装有接触器和热继电器 , 柜前门可装操作按钮和指示灯 ;
◆ 刀开关操作手柄于柜前右柱上部 , 可以作为切换电源之用 ;
◆ 配电柜前面开门 , 门打开后 , 配电柜内全部设备敞露、便于检修维护。

主要设备技术数据

刀熔组合开关
型号 额定电流 (A) 熔体额定电流 (A) 备注
HR3-400/34 400 150、200、250、300、350、400 装隔离刀片时无熔体

空气断路器
型号 额定电流 (A) 脱扣器整定电流 (A) 备注
MLM5-40/390 20 7、10、15、20、30、40
MLM1-100/300 100 15、20、25、30、40、50、60、80、100
MLM1-250/300 250 100、120、140、170、200、225、250

电流互感器
型号 初级电流 (A) 次级电流 (A) 备注
LM-0.5 75、100、150、200、300、600 5

熔断器
型号 熔断器 熔断体额定电流 (A) 备注
RL1-15 15 2、4、5、6、10、15
RL1-60 60 20、25、30、35、40、50、60
RL1-100 100 30、40、50、60、80、100

RL1-200 200 80、100、120、150、200
RL1-400 400 150、200、250、300、350、400
