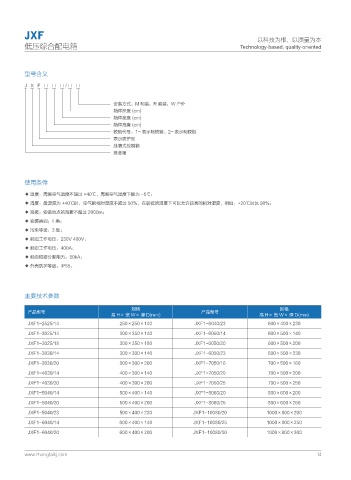

Page 21 - 长沙市中泰自动化科技有限公司

JXF 以科技为根，以质量为本

低压综合配电箱 Technology-based, quality-oriented

型号含义

J X F □ □ □ / □ □

安装方式：M 明装，R 暗装，W 户外
箱体深度 (cm)
箱体宽度 (cm)
箱体高度 (cm)
铰链代号：1- 表示暗铰链、2- 表示明铰链
表示防护型
挂墙式控制箱
基业箱

使用条件

◆ 温度：周围空气温度不超过 +40℃，周围空气温度下限为 -5℃；
◆ 湿度：最温度为 +40℃时，空气的相对湿度不超过 50％，在较低的温度下可以允许较高的相对湿度，例如：+20℃时达 90%；
◆ 海拔：安装地点的海拔不超过 2000m；
◆ 安装类别：II 类；
◆ 污染等级：3 级；
◆ 额定工作电压：230V 400V；
◆ 额定工作电压：400A；
◆ 额定短路分断能力：80kA；
◆ 外壳防护等级：IP55。

主要技术参数

规格 规格
产品型号 产品型号
高 H× 宽 W× 深 D(mm) 高 H× 宽 W× 深 D(mm)
JXF1-2525/14 250×250×140 JXF1-6040/23 600×400×230
JXF1-3025/14 300×350×140 JXF1-6050/14 600×500×140
JXF1-3025/18 300×350×180 JXF1-6050/20 600×500×200
JXF1-3030/14 300×300×140 JXF1-6050/23 600×500×230

JXF1-3030/20 300×300×200 JXF1-7050/16 700×500×160
JXF1-4030/14 400×300×140 JXF1-7050/20 700×500×200
JXF1-4030/20 400×300×200 JXF1-7050/25 700×500×250
JXF1-5040/14 500×400×140 JXF1-8060/20 800×600×200
JXF1-5040/20 500×400×200 JXF1-8060/25 800×600×250
JXF1-5040/23 500×400×230 JXF1-10080/20 1000×800×200
JXF1-6040/14 600×400×140 JXF1-10080/25 1000×800×250
JXF1-6040/20 600×400×200 JXF1-10080/30 1000×800×300
