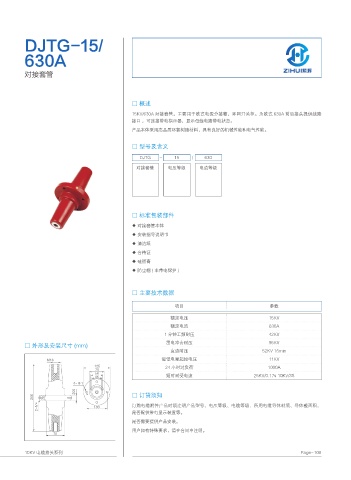

DJTG-15/

630A

对接套管

□ 概述
15KV/630A 对接套管，主要用于欧式电缆分接箱，环网开关柜。为欧式 630A 前后接头提供线路
接口 ，可连接带电指示器，显示母线电路带电状态。
产品本体采用高品质环氧树脂材料，具有良好的机械性能和电气性能。

□ 型号及含义
DJTG - 15 / 630

对接套管 电压等级 电流等级

□ 标准包装部件
◆ 对接套管本体
◆ 安装指导说明书
◆ 清洁纸
◆ 合格证
◆ 硅脂膏
◆ 防尘帽 ( 非带电保护 )

□ 主要技术数据

项目 参数

额定电压 15KV
额定电流 630A
1 分钟工频耐压 42KV

□ 外形及安装尺寸 (mm) 雷电冲击耐压 95KV
直流耐压 52KV 15min
/ 最低电晕起始电压 11KV
24 小时过负荷 1000A

短时耐受电流 25KV/0.17s 10KV/3S


□ 订货须知
/ 订购电缆附件产品时须注明产品型号、电压等级、电缆等级、所用电缆导体材质、导体截面积，
是否配供带电显示装置等。
是否需要提供产品安装。
用户如有特殊要求，请在合同中注明。

10KV 电缆接头系列 Page- 108
