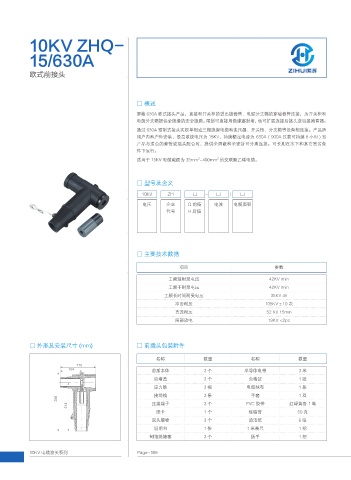

10KV ZHQ-
15/630A
欧式前接头
□ 概述
屏蔽 630A 欧式接头产品，直接和开关柜的进出线套管、电缆分支箱的穿墙套管连接，为开关柜和
电缆分支箱提供全绝缘的安全线路。尾部可直接用绝缘塞封堵，也可扩展连接后接头或后接避雷器。
通过 630A 预制式接头实现单相或三相绝缘电缆和变压器、开关柜、分支箱等设备相连接。产品适
用户内和户外安装，最高系统电压为 15KV，持续额定电流为 630A ( 900A 过载可持续 8 小时 ) 当
产品与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接。可长期在水下和其它恶劣条
件下运行。
2
2
适用于 15KV 电缆截面为 35mm -400mm 的交联聚乙烯电缆。
□ 型号及含义
10KV ZH □ - □ / □
电压 企业 Q 前插 电流 电缆面积
代号 H 后插
□ 主要技术数据
项目 参数
工频湿耐受电压 42KV lmin
工频干耐受电压 42KV lmin
工频长时间耐受电压 35KV 4h
冲击耐压 105KV±10 次
直流耐压 52 KV 15min
局部放电 19KV <2pc
□ 外形及安装尺寸 (mm) □ 前插头包装附件
名称 数量 名称 数量
前插本体 3个 半导体电带 3米
后堵盖 3个 合格证 1张
应力锥 3根 电缆抹布 1条
接地线 3条 手套 1双
压接端子 3个 PVC 胶带 红绿黄各 1 卷
纸卡 1个 硅脂膏 50 克
双头螺栓 3个 清洁纸 6张
说明书 1份 1 米卷尺 1把
树指绝缘塞 3个 扳手 1把
