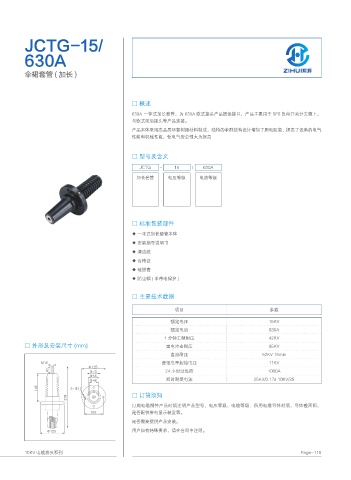

Page 119 - 浙江紫辉电力设备有限公司

JCTG-15/

630A

伞裙套管 ( 加长 )

□ 概述
630A 一体式加长套管，为 630A 欧式接头产品提供接口，产品主要用于 SF6 负荷开关分支箱上，
与欧式前后接头等产品连接。
产品本体采用高品质环氧树脂材料制成，独特的伞群结构设计增加了爬电距离 , 提高了设备的电气
性能和机械性能，使电气安全性大为提高

□ 型号及含义

JCTG - 15 / 630A
加长套管 电压等级 电流等级

□ 标准包装部件

◆ —本式加长套管本体
◆ 安装指导说明书
◆ 清洁纸
◆ 合格证
◆ 硅脂膏
◆ 防尘帽 ( 非带电保护 )

□ 主要技术数据

项目 参数
额定电压 15KV
额定电流 630A
1 分钟工频耐压 42KV
□ 外形及安装尺寸 (mm) 雷电冲击耐压 95KV
直流耐压 52KV 15min
/ 最低电晕起始电压 11KV

 24 小时过负荷 1000A

 短时耐受电流 25KV/0.17s 10KV/3S

□ 订货须知
订购电缆附件产品时须注明产品型号、电压等级、电缆等级、所用电缆导体材质、导体截面积，
是否配供带电显示装置等。
是否需要提供产品安装。
 用户如有特殊要求，请在合同中注明。
