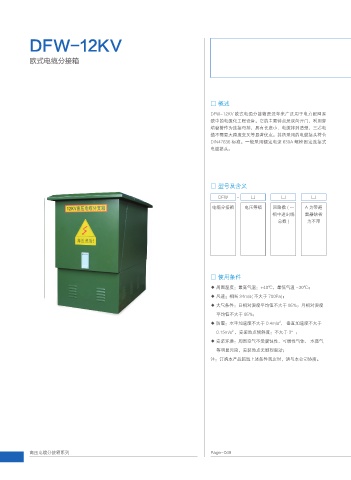

DFW-12KV

欧式电缆分接箱

□ 概述
DFW-12KV 欧式电缆分接箱是近年来广泛用于电力配网系
统中的电缆化工程设备，它的主要特点是双向开门、利用穿
墙套管作为连接母排，具有长度小、电缆排列清楚、三芯电
缆不需要大跨度交叉等显著优点。其所采用的电缆接头符合
DIN47636 标准。一般采用额定电流 630A 螺栓固定连接式
电缆接头。

□ 型号及含义

DFW - □ □ □
电缆分接箱 电压等级 回路数 ( 一 A 为带避
相中进出线 雷器缺省
总数 ) 为不带

□ 使用条件
◆ 周围温度：最高气温：+40℃，最低气温 -30℃；
◆ 风速：相当 34m/s( 不大于 700Pa)；
◆ 大气条件：日相对湿度平均值不大于 95%；月相对湿度
平均值不大于 95%；
◆ 防震：水平加速度不大于 0.4m/s ， 垂直加速度不大于
2
2
0.15m/s ，安装地点倾斜度：不大于 3°；
◆ 安装环境：周围空气不受腐蚀性、可燃性气体、 水蒸气
等明显污染，安装地点无剧烈震动；
注：订购本产品超出上述条件规定时，请与本公司协商。
