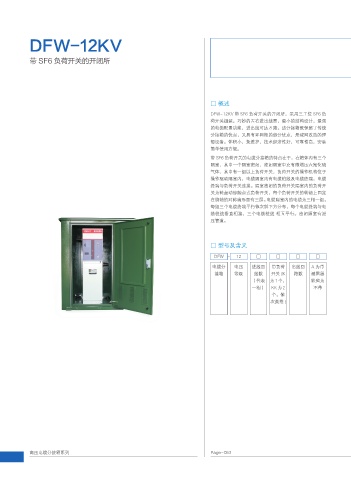

DFW-12KV

带 SF6 负荷开关的开闭所

□ 概述
DFW-12KV 带 SF6 负荷开关的开闭所，采用三工位 SF6 负
荷开关组装，巧妙的左右进出线置，最小的结构设计，最强
的电缆配置功能，进出线可达 8 路。该分接箱既保留了传统
分接箱的优点，又具有环网柜的部分优点，是城网改造的理
想设备。体积小，免维护，技术经济性好，可靠性高，安装
简单使用方便。
带 SF6 负荷开关的电缆分接箱的特点在于：在箱体内有三个
隔室，其中一个隔室密闭，密闭隔室中充有微增压六氟化硫
气体，其中有一组以上负荷开关，负荷开关的操作机构位于
操作驱动隔室内，电缆隔室内有电缆桩线及电缆终端，电缆
终端与负荷开关连接。隔室密闭的负荷开关隔室内的负荷开
关为转盘动静触点式负荷开关，每个负荷开关的转轴上固定
在绕轴的对称扇形面有三层。电缆隔室内的电缆为三相一组，
每组三个电缆终端平行依次斜下方分布，每个电缆终端与电
缆桩线垂直相接，三个电缆桩线 相互平行。密闭隔室有泄
压管道。

□ 型号及含义
DFW - 12 □ □ □ □

电缆分 电压 进线回 带负荷 出线回 A 为带
接箱 等级 线数 开关 (K 路数 避雷器
（代表 为1个， 缺省为
一相） KK为2 不带
个，依
次类推 )
