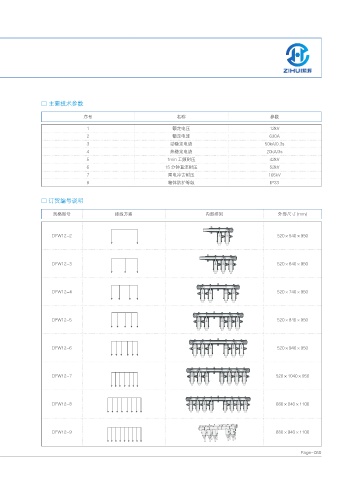

□ 主要技术参数
序号 名称 参数
1 额定电压 12kV
2 额定电流 630A
3 动稳定电流 50kA/0.3s
4 热稳定电流 20kA/3s
5 1min 工频耐压 42kV
6 15 分钟直流耐压 52kV
7 雷电冲击耐压 105kV
8 箱体防护等级 IP33
□ 订货编号说明
规格型号 接线方案 内部排列 外形尺寸 (mm)
DFW12-2 520×540×950
DFW12-3 520×640×950
DFW12-4 520×740×950
DFW12-5 520×840×950
DFW12-6 520×940×950
DFW12-7 520×1040×950
DFW12-8 680×840×1100
DFW12-9 680×940×1100
