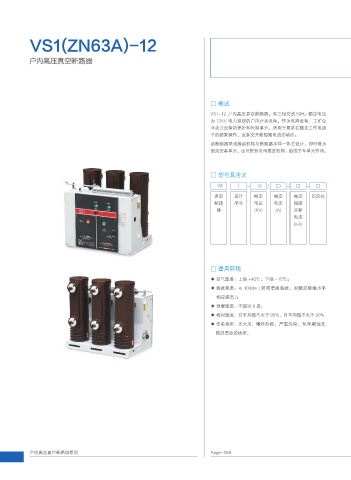

VS1(ZN63A)-12

户内高压真空断路器

□ 概述
VS1-12 户内高压真空断路器，系三相交流 50Hz 额定电压
为 12KV 电力系统的户内开关设备，作为电网设备、工矿企
业动力设备的保护和控制单元。适用于要求在额定工作电流
下的频繁操作，或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为
固定安装单元，也可配有专用推进机构，组成手车单元作用。

□ 型号及含义
VS 1 - 12 / □ - □ - □

真空 设计 额定 额定 额定 固定式
断路 序号 电压 电流 短路
器 (KV) (A) 开断
电流
(KA)

□ 适用环境

◆ 空气温度：上限 +40℃。下限 -15℃；
◆ 海拔高度：≤ 1000m ( 若需增高海拔，则额定绝缘水平
相应提高 )；
◆ 地震强度：不超过 8 度；
◆ 相对湿度：日平均值不大于 95%，月平均值不大于 90%
◆ 安装场所：无火灾、爆炸危险、严重污染、化学腐蚀及
剧烈震动的场所。

户内高压真空断路器系列 Page- 059
