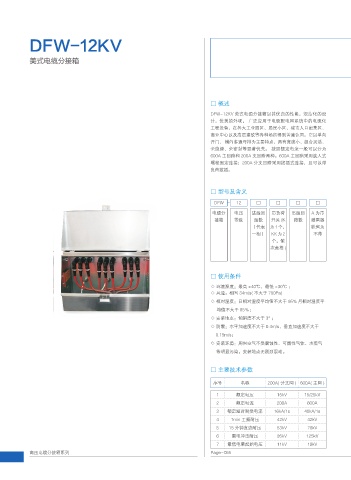

DFW-12KV
美式电缆分接箱
□ 概述
DFW-12KV 美式电缆分接箱以其优良的性能，规范化的设
计，优美的外观， 广泛应用于电缆配电网系统中的电缆化
工程设备，在各大工业园区、居民小区、城市人口密集区、
商业中心以及高层建筑等各种场所得到普遍认同。它以单向
开门、 横向多通母排为主要特点，具有宽度小、组合灵活、
全绝缘、全密封等显著优先。 按照额定电流一般可以分为
600A 主回路和 200A 支回路两种。600A 主回路采用旋人式
螺栓固定连接；200A 分支回路采用拔插式连接，且可以带
负荷拔插。
□ 型号及含义
DFW - 12 □ □ □ □
电缆分 电压 进线回 带负荷 出线回 A 为带
接箱 等级 线数 开关 (K 路数 避雷器
（代表 为1个， 缺省为
一相） KK为2 不带
个，依
次类推 )
□ 使用条件
◇ 环境温度：最高 +40℃，最低 -30℃ ；
◇ 风速：相当 34m/s( 不大于 700Pa)
◇ 相对湿度：日相对湿度平均值不大于 95% 月相对湿度平
均值不大干 95％；
◇ 安装地点：倾斜度不大于 3°；
◇ 防震：水平加速度不大于 0.4m/s，垂直加速度不大干
0.15m/s；
◇ 安装环境：周围空气不受腐蚀性、可燃性气体、水蒸气
等明显污染，安装地点无剧烈震动。
□ 主要技术参数
序号 名称 200A( 分支网 ) 600A( 主网 )
1 额定电压 15kV 15/25kV
2 额定电流 200A 600A
3 额定短时耐受电流 16kA/1s 40kA/1s
4 1min 工频耐压 42kV 42kV
5 15 分钟直流耐压 53kV 78kV
6 雷电冲击耐压 95kV 125kV
7 最低电晕起始电压 11kV 19kV
高压电缆分接箱系列 Page- 055
