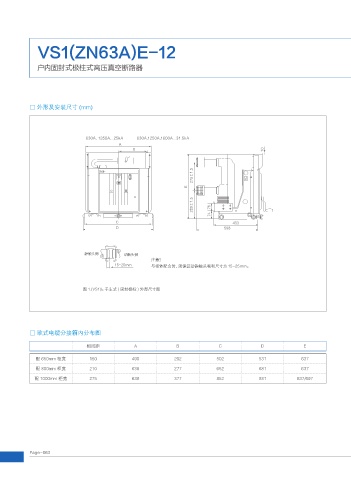

VS1(ZN63A)E-12

户内固封式极柱式高压真空断路器

□ 外形及安装尺寸 (mm)

630A, 1250A,..25kA 630A,1250A,1600A...31.5kA
"
#

d

&
d

$
%

䲆㼓๡Ӕ ߕ㼓๡Ӕ
注意！
NN 与柜体配合时，须保证动静触头啮和尺寸为 15~25mm。

图 1.(VS1)E 手车式 ( 固封极柱 ) 外形尺寸图

□ 欧式电缆分接箱内分布图

相间距 A B C D E
配 650mm 柜宽 150 490 202 502 531 637

配 800mm 柜宽 210 638 277 652 681 637
配 1000mm 柜宽 275 638 377 852 881 637/697
