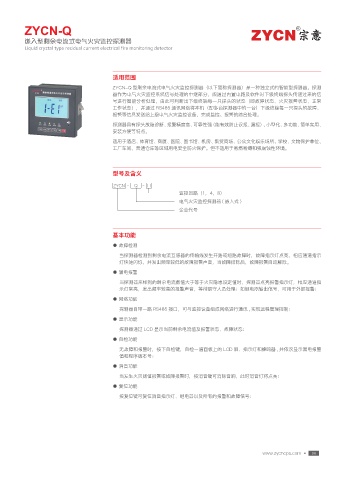

ZYCN-Q R

嵌入型剩余电流式电气火灾监控探测器
Liquid crystal type residual current electrical fire monitoring detector

适用范围
ZYCN-Q 型剩余电流式电气火灾监控探测器（以下简称探测器）是一种独立式的智能型探测器。探测
器作为电气火灾监控系统信号处理的中继部分，能通过内置电路及软件对下级终端探头传递过来的信
号进行智能分析处理，由此可判断出下级终端每一只探头的状态（即故障状态、火灾报警状态、正常
工作状态），并通过 RS485 通讯网络将本机（即多台探测器中的一台）下级终端每一只探头的故障、
报警等信息发送给上级电气火灾监控设备，完成监控、报警的综合处理。
探测器具有探头故障诊断、报警精度高、可靠性强（能有效防止误报、漏报）、小型化、多功能、简单实用、
安装方便等特点。
适用于酒店、体育馆、商厦、医院、图书馆、机房、集贸商场、公众文化娱乐场所、学校、文物保护单位、
工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。

型号及含义

ZYCN - Q - □
监控回路（1，4，8）
电气火灾监控探测器 ( 嵌入式 )
企业代号

基本功能
● 故障检测
当探测器检测到剩余电流互感器的传输线发生开路或短路故障时，故障指示灯点亮，相应通道指示
灯快速闪烁，并发出频率较低的故障报警声音，当故障排除后，故障报警自动解除。
● 漏电报警
当探测器采样到的剩余电流数值大于等于火灾隐患设定值时，探测器点亮报警指示灯，相应通道指
示灯常亮，发出频率较高的报警声音，等待职守人员处理；如继电器输出信号，可用于外部报警；
● 网络功能
探测器自带一路 RS485 接口，可与监控设备组成网络进行通讯 , 实现远程管理控制；
● 显示功能
探测器通过 LCD 显示当前剩余电流值及报警状态、故障状态；
● 自检功能
无故障和报警时，按下自检键，自检一遍面板上的 LCD 屏、指示灯和蜂鸣器 , 并依次显示漏电报警
值和程序版本号；
● 消音功能
当发生火灾阈值报警或故障报警时，按消音键可消除音响，此时消音灯将点亮；
● 复位功能
按复位键可复位消音指示灯、继电器以及所有的报警和故障信号；
